ゆりかもめ7000系一次車タイプの製作 その8

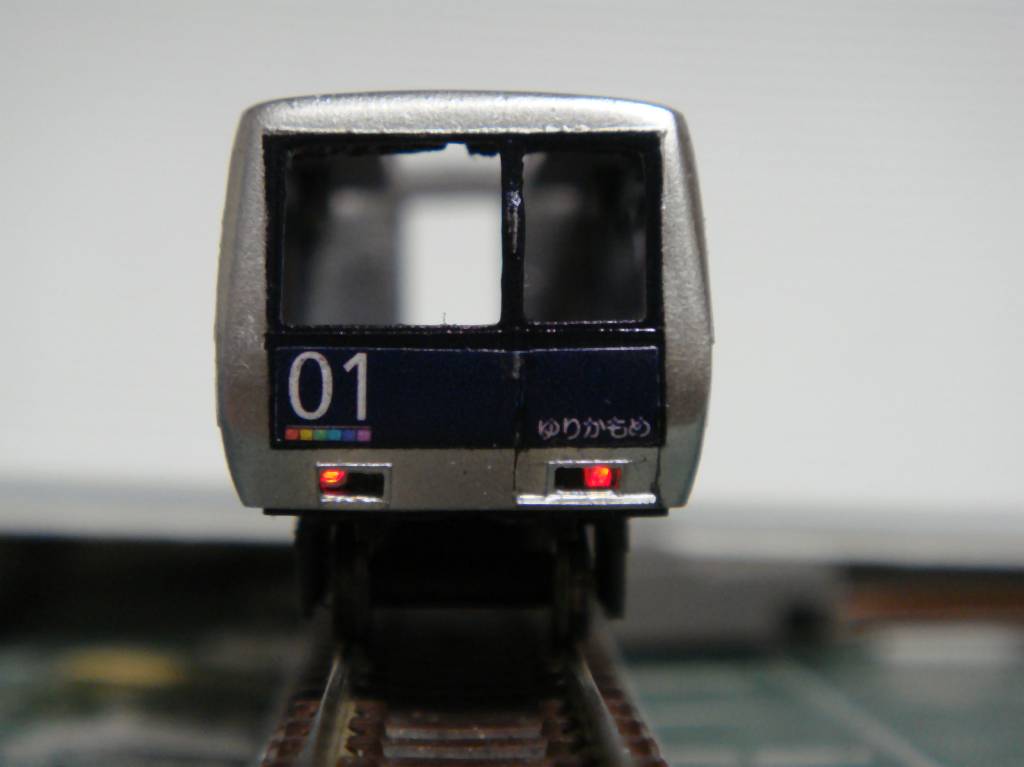

先頭車の電装（ライト）です。集電や導光などシビアな作業ですが、ギミックと違い、必ず報われる作業ですのでがんばる価値はあります。

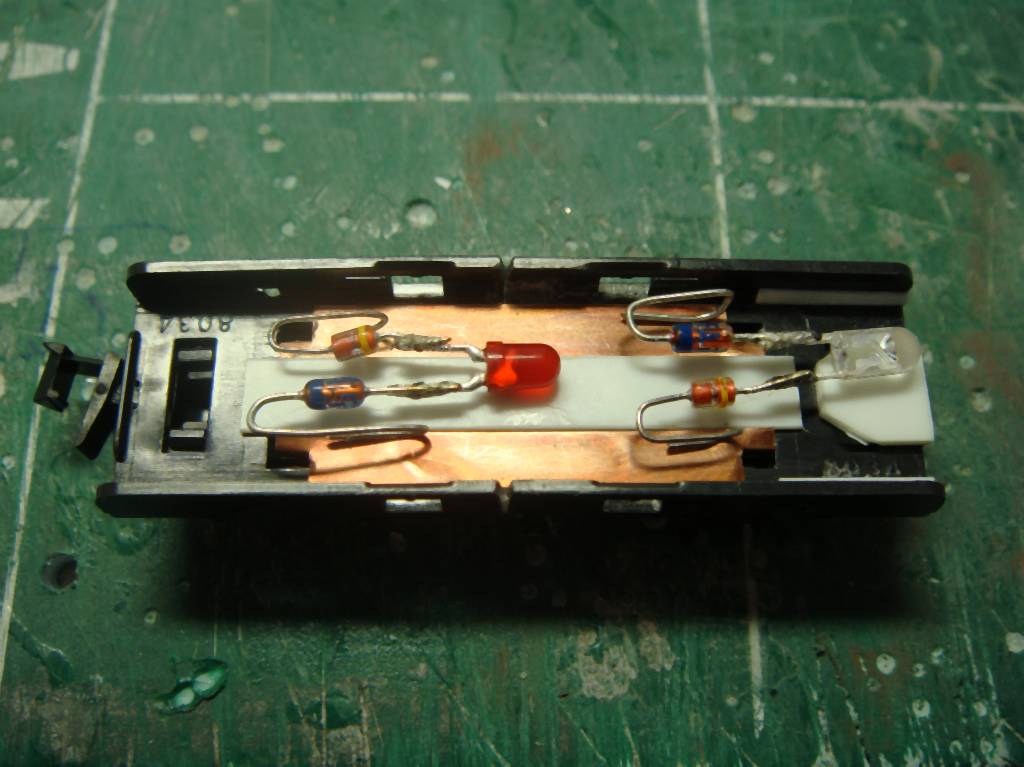

今回は２軸車ですので集電と素子のスペースの配置がポイントとなります。チップLEDを使えばよかったのですが、床のスペースを目いっぱい仕様して手持ちのLEDとダイオード類を使用しました。

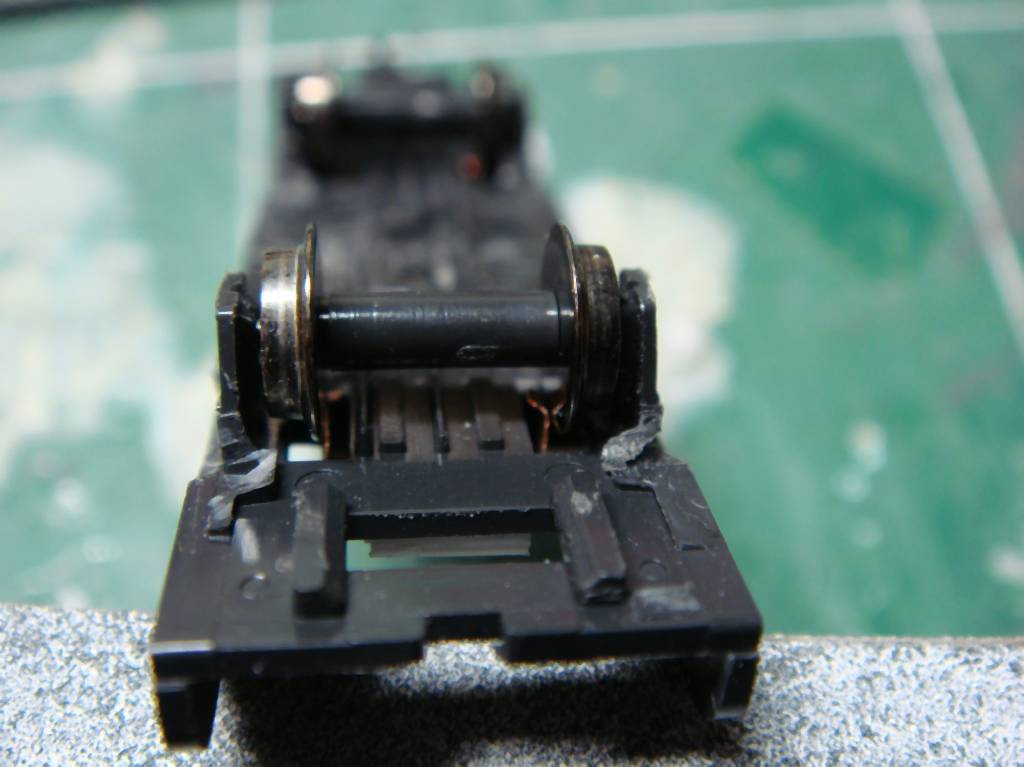

集電は車輪裏側（バックゲージ間）にシューを接触するようにしましたが、シューの角度（板ばね）調整がシビアなのでやはり軸から集電した方が楽でした。







ヘッドライトは実際は電球ですが、白色LEDをつかってみました。



ライト組立後、先頭スカートをプラ板で作成しました。

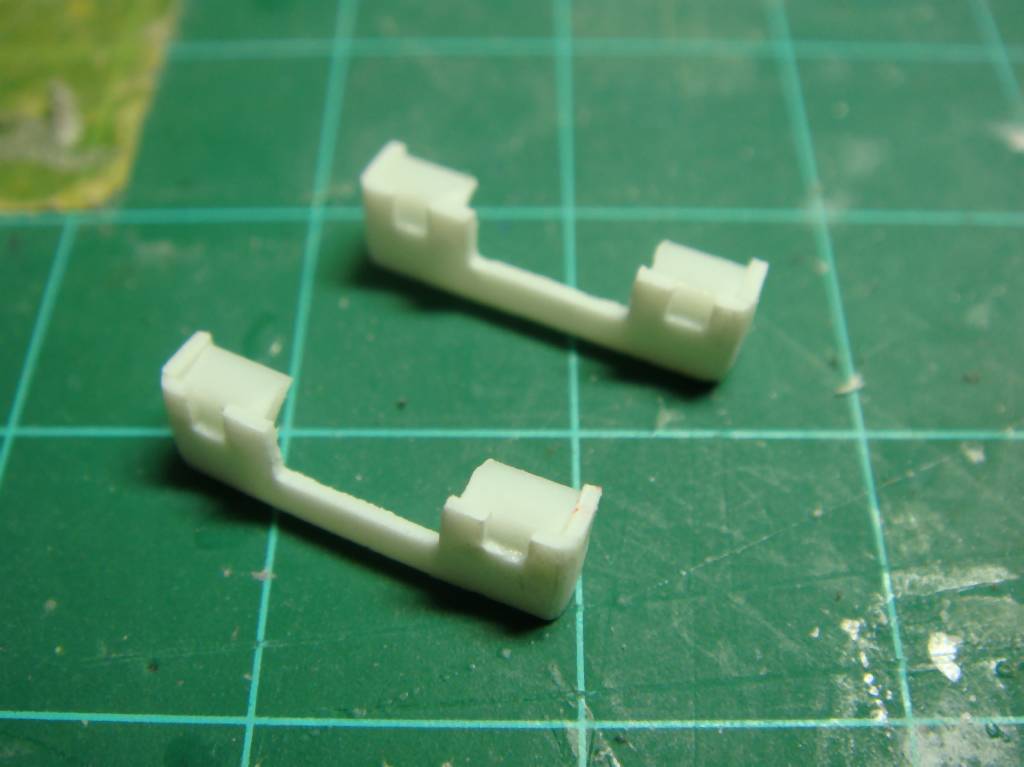

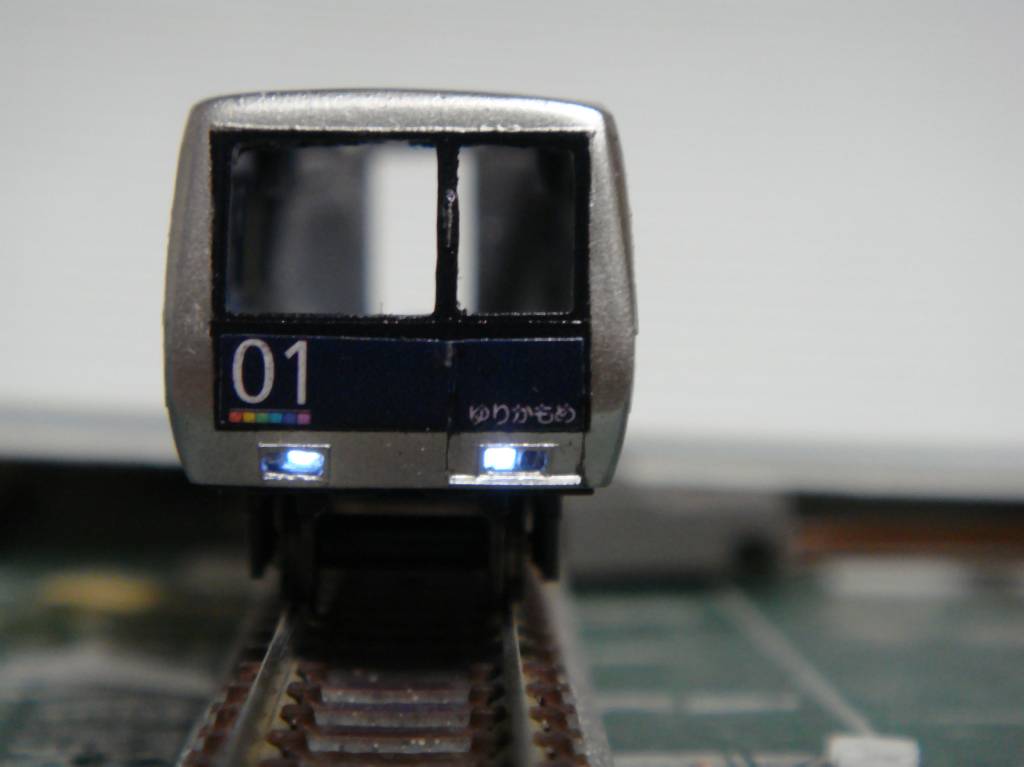

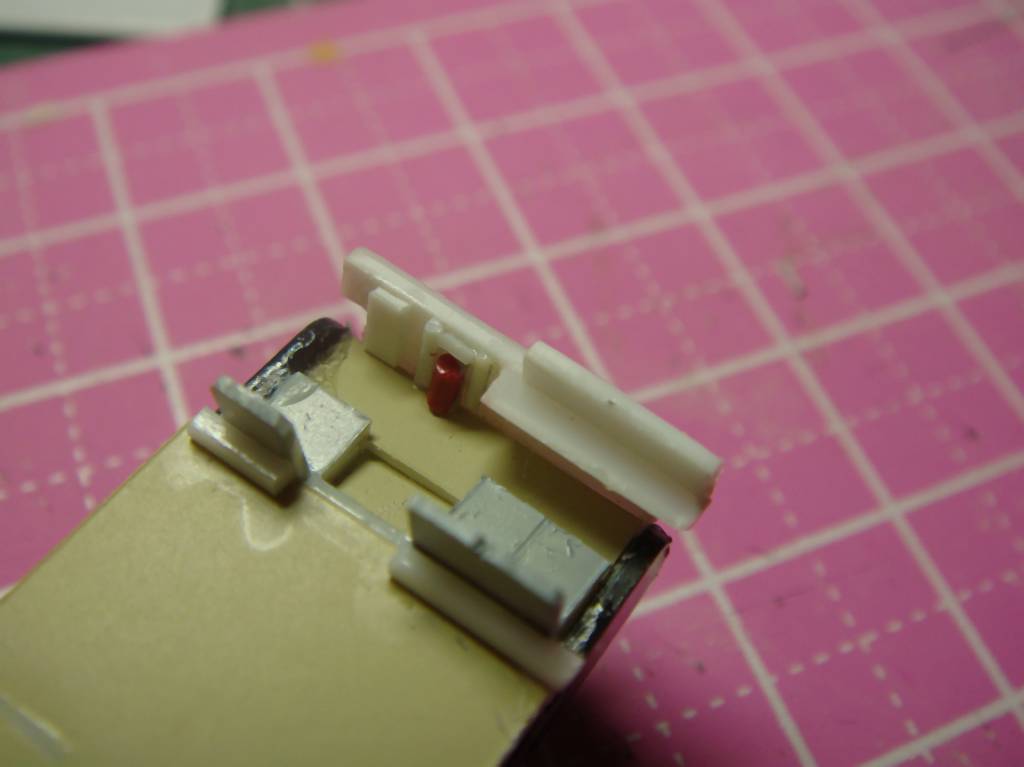

ライトユニットを隠蔽＆遮光も兼ねた運転席部分です。先頭の窓ガラスが大きい車両は効果があります。消火器もそれっぽく表現しておきましたがたぶんこれはほとんど見えないので自己満足ですが＾＾；

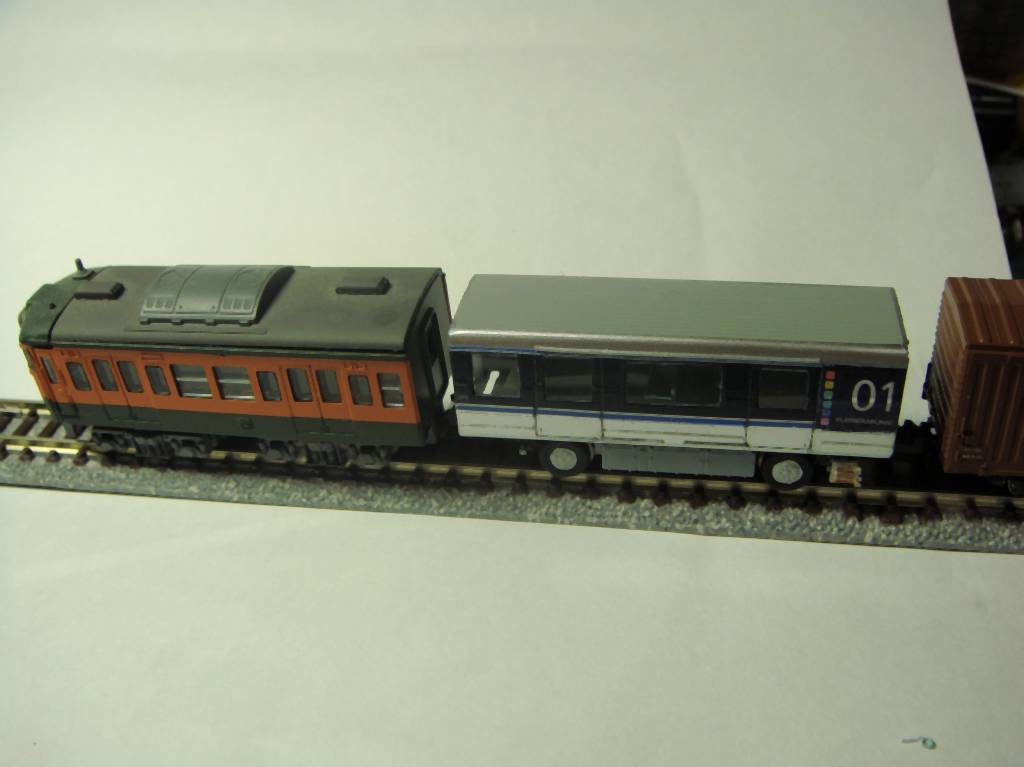

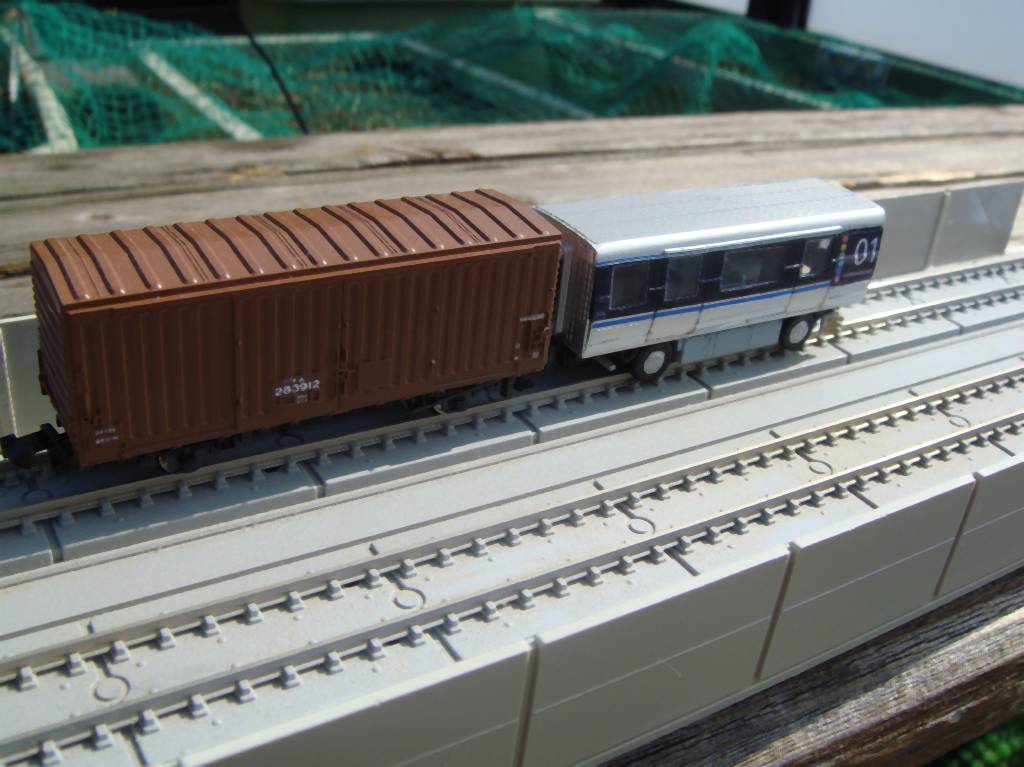

中間車を組み上げた状態です。窓ガラスは塩ビ板を切り出して現物調整しながらはめ込み＆接着をして一番手間がかかりましたが、車体とツライチ感がうまく出せたのでよかったです。KATOのワムはSLに合わせたスケールなので大きいですね。あと、Bトレよりも一回り小さい感じです。

次回は完成紹介かな？




＜訪問いただいた方へ＞
にほんぶろぐ村に参加しています！
よろしければクリックしていただければとおもいます。
いろいろな方のブログが見れます♪
↓ご協力よろしくお願いいたします。

にほんブログ村

にほんブログ村

ゆりかもめ7000系一次車タイプの製作 その7

今回は足回りです。

新交通ですのでタイヤで走りますが、貸しレイアウト等どこでも気軽に走らせられるようになんちゃって仕様にします。動くバスコレとかもでていますのでこだわるのなら駆動方式も再現はできると思います。

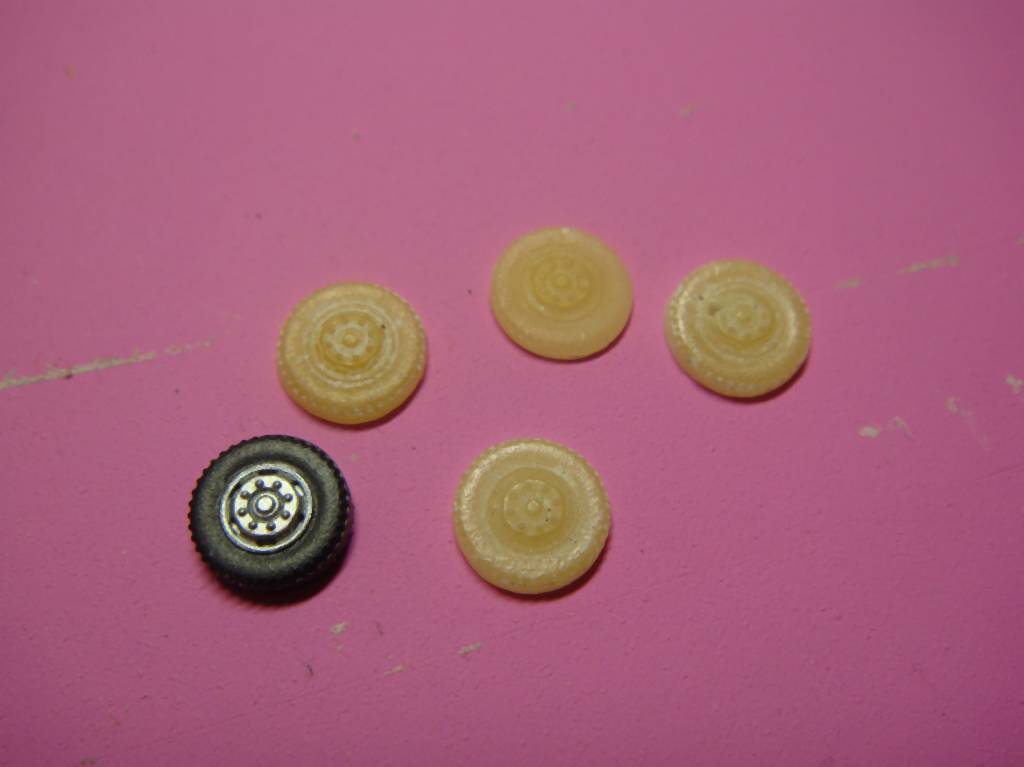

トレーラコレクションでタンクローリのタイヤをおゆまると光硬化パテで複製します。車種の理由はタンクローリが写真のようなホイールのタイヤが一番くっついていますので。。。







大枠はワム80000のものを利用します。ワムって足回りだけAssyって売ってないんですね。。。おかげでハコだけ6両余りました。。。レイアウトの隅っこに倉庫代わりに利用されているのを表現しようかな。。でも6個もあるしなぁ。。。一応鉛板でウェイトを増しておきました。

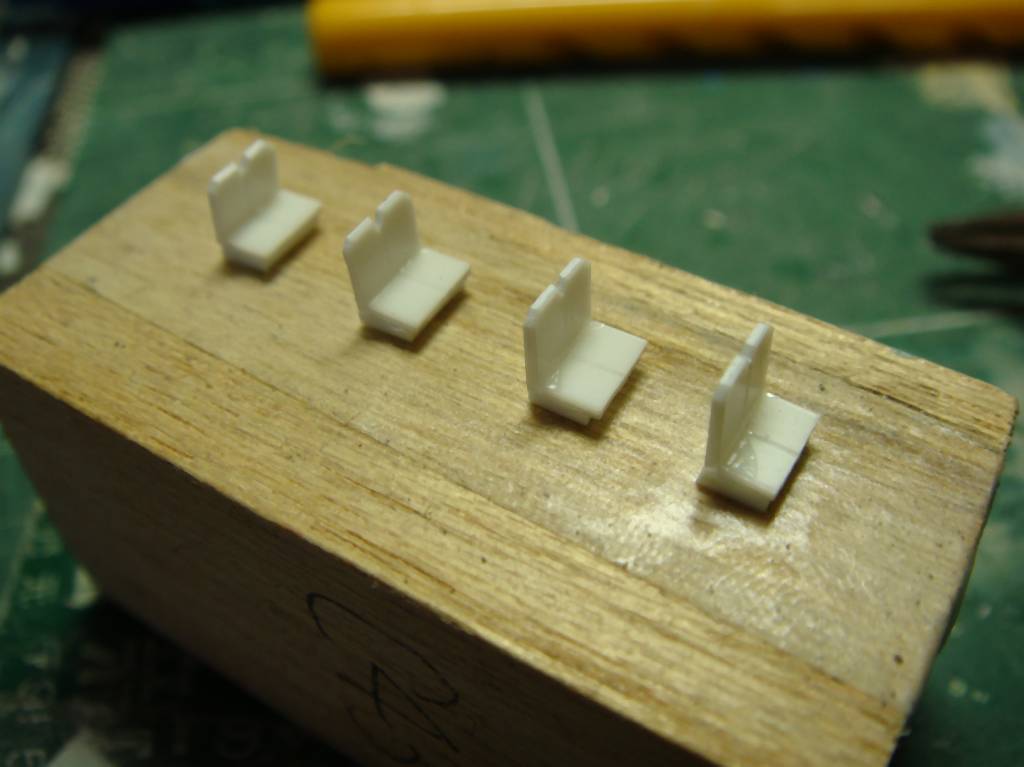

座席はプラシートでそれっぽく作りました。

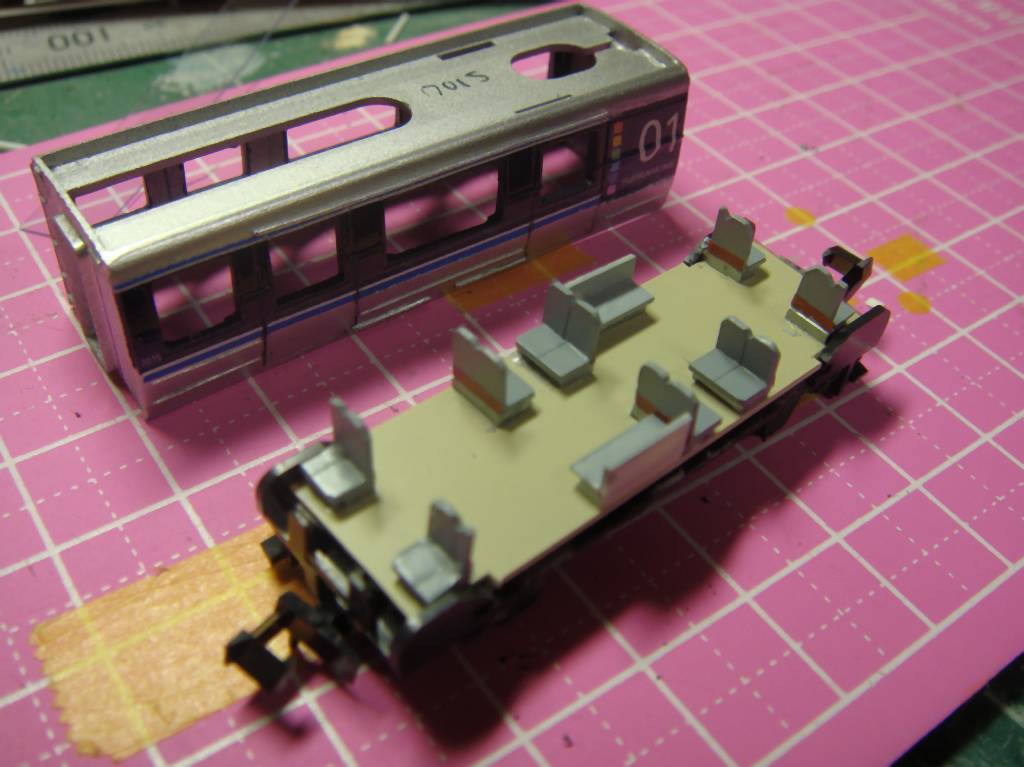

床板と座席を貼り付けて塗装後の室内です。

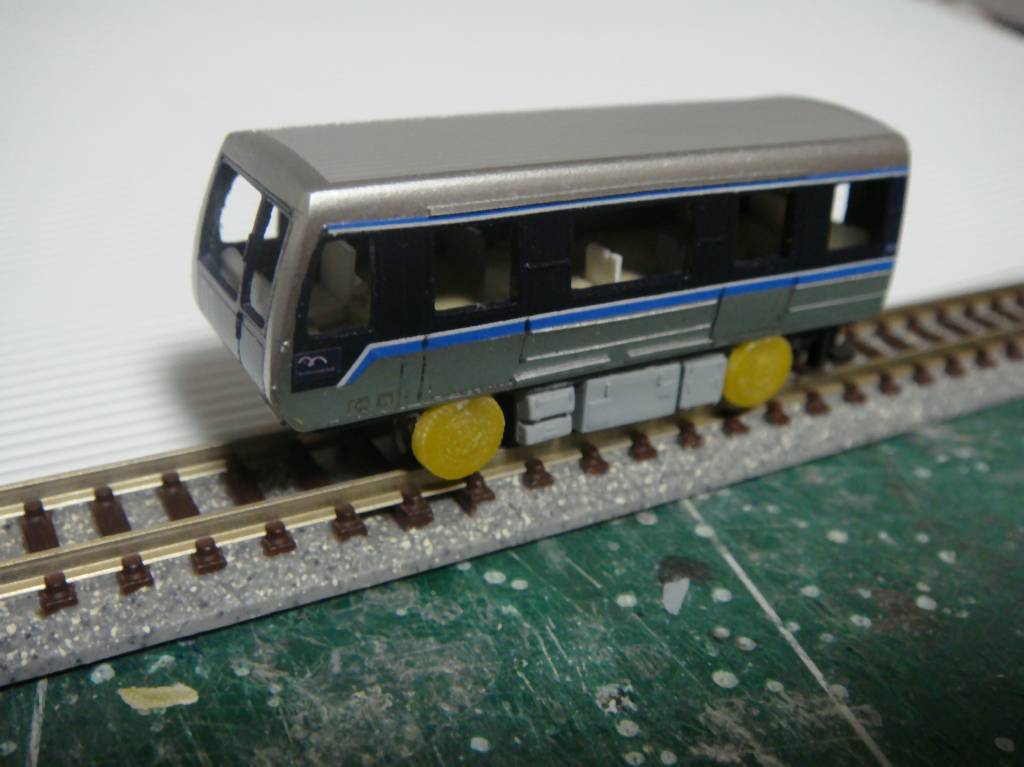

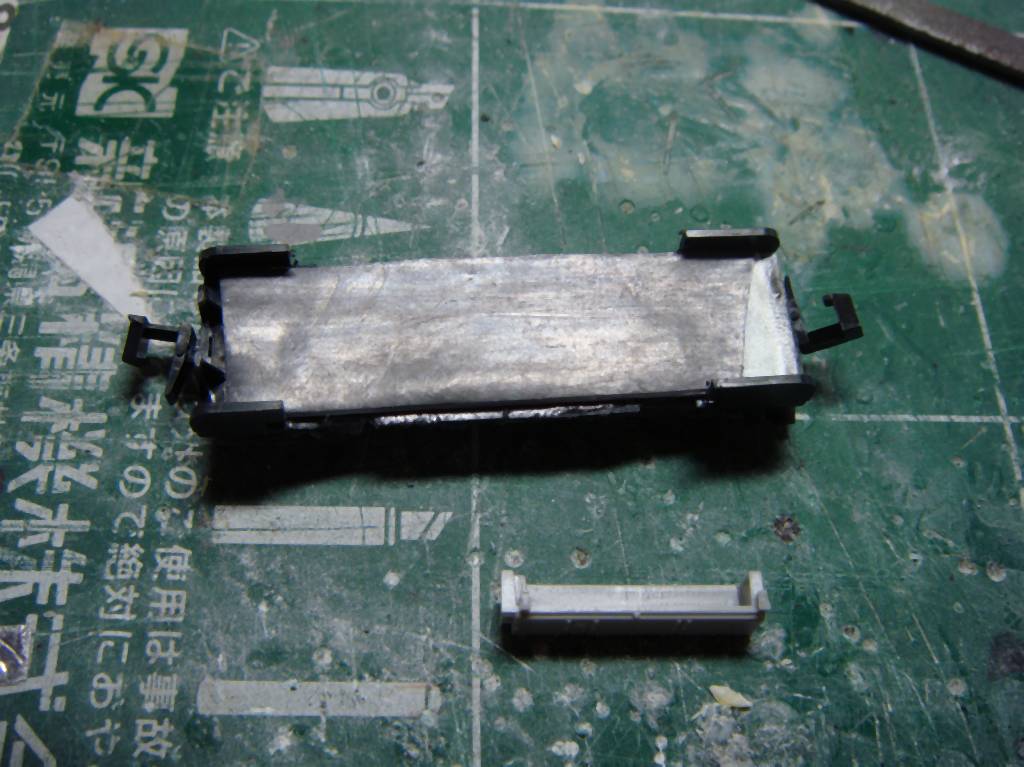

床下機器は適当です。ペーパークラフトと写真を見ながらGMキットのあまりを使ってそれっぽく並べました。タイヤは台車枠をギリギリまで削ってポイントレールでも支障が無いように調整して貼り付けています。

次回は先頭車の電装です。

＜訪問いただいた方へ＞
にほんぶろぐ村に参加しています！
よろしければクリックしていただければとおもいます。
いろいろな方のブログが見れます♪
↓ご協力よろしくお願いいたします。

にほんブログ村

にほんブログ村

ゆりかもめ7000系一次車タイプの製作 その6

今回はゆりかもめで挑戦したギミックの紹介です。







Nゲージをやっている人なら一度は考えるドアの開閉です。引き戸にしときゃいいものを今回はさらにプラグドアです。

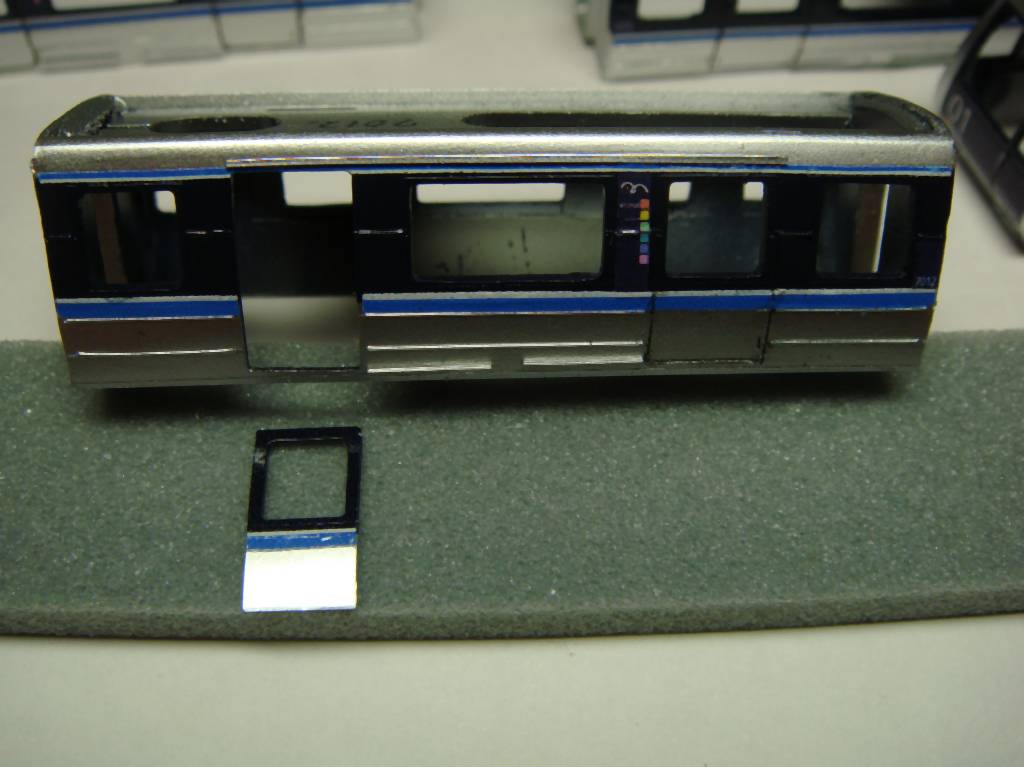

とりあえず一箇所挑戦します。マイナス公差でドアを一枚作ります。室内は犠牲にしてドア開閉を第一命題とすることにします。

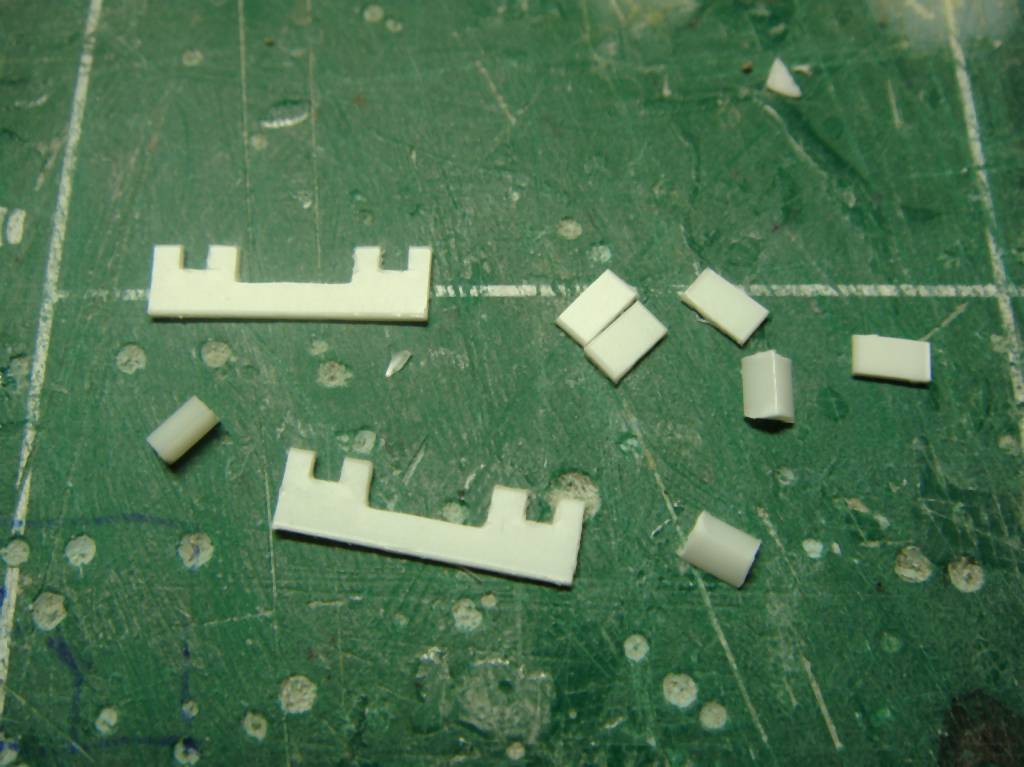

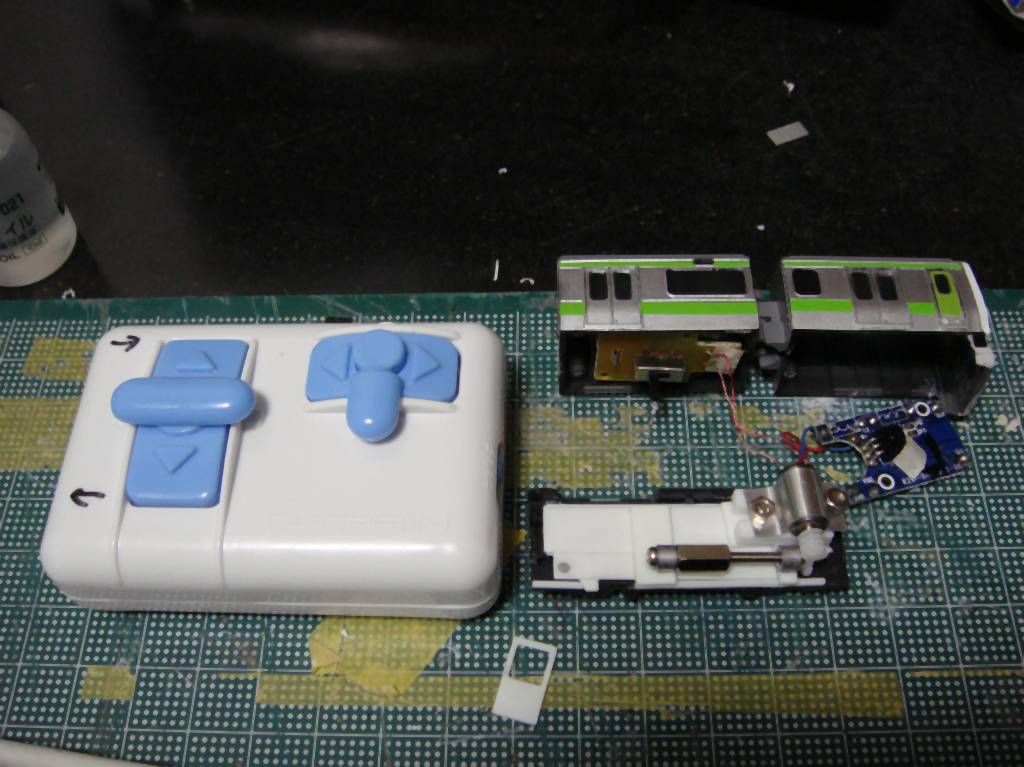

デジQトレインから駆動部分を奪ってきます。基盤、モータ共にNゲージに納まります。ドアの動作機構は送りねじ機構に切り欠きを斜めに切ったスライダを組み合わせたものを組み込みました。

単体ではうまく動作していたのですが。。。ツメとドアの接着の際、車体と微調整していたらモータがぴくりとも動かなくなりそのまま自動化はおあずけにorz

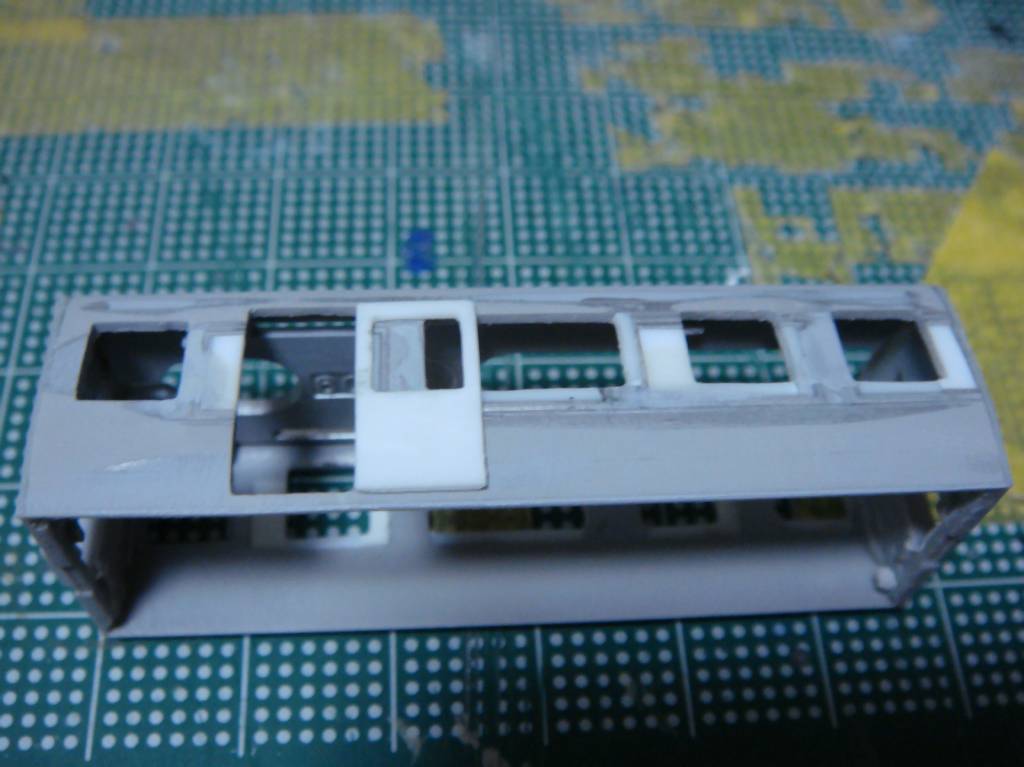

とりあえず手動での動作はこんな感じ↓





床下に手動用のピンをつけておいたのでレール側に引っ掛けて相対的に動作させています。

モータじゃなくてバイオアクチュエータとか使えばスペース的にもいけそうかも。いつかまたリベンジしたいです。








機構を床板と車体に別々にしない方がいいかも。車体と床板は固定して屋根を最後にはめ込むのがいいかなぁ。



＜訪問いただいた方へ＞
にほんぶろぐ村に参加しています！
よろしければクリックしていただければとおもいます。
いろいろな方のブログが見れます♪
↓ご協力よろしくお願いいたします。

にほんブログ村

にほんブログ村

ゆりかもめ7000系一次車タイプの製作 その5

先行試作車以外の５両を塗装します。

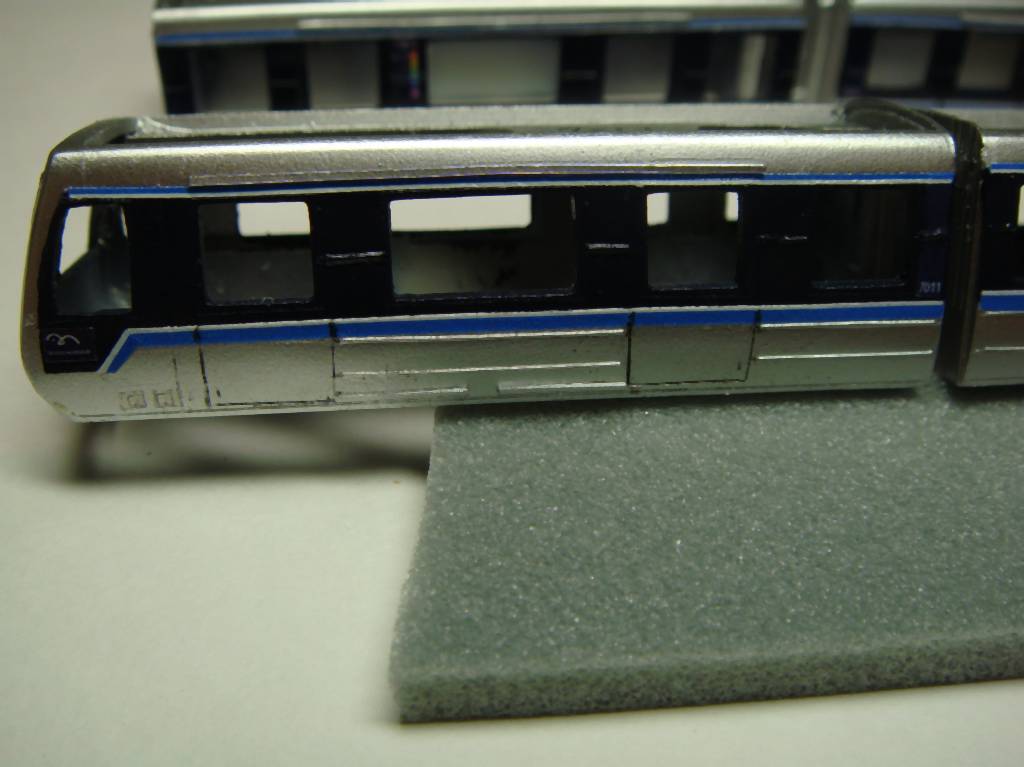

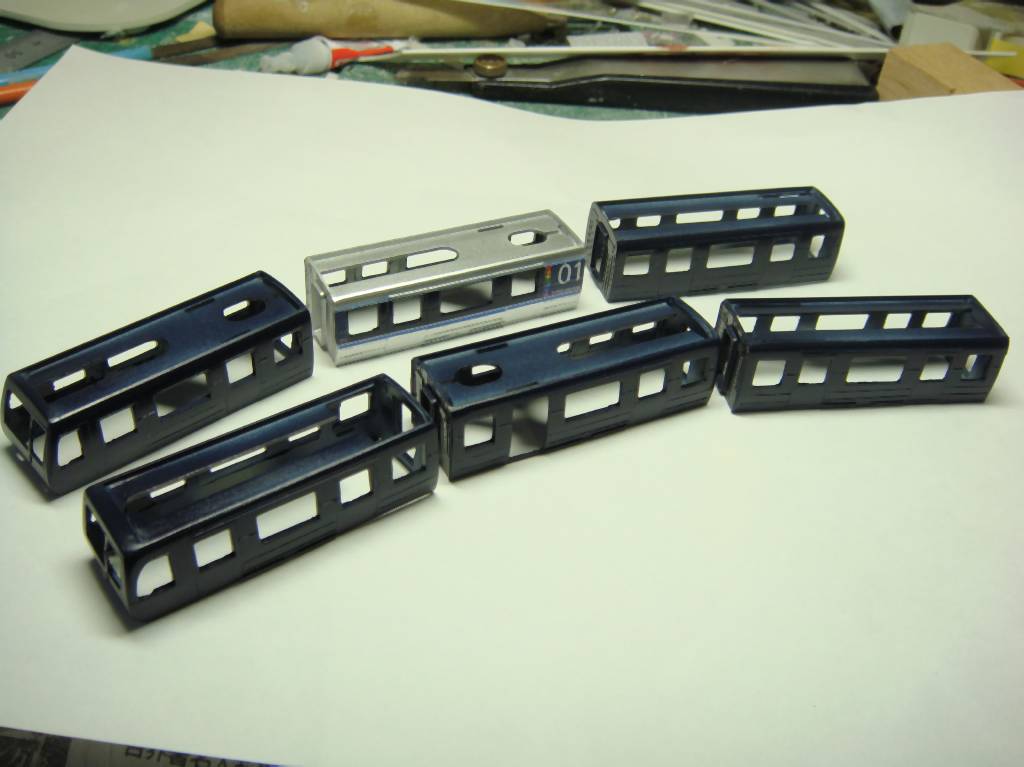

窓周りのネイビーを塗装します。光加減によって微妙に変わったり色あせ具合によっても違うのでむずかしいですが、比較的濃い印象にしました。実車見に行こうと思って結局いかなかった。。。

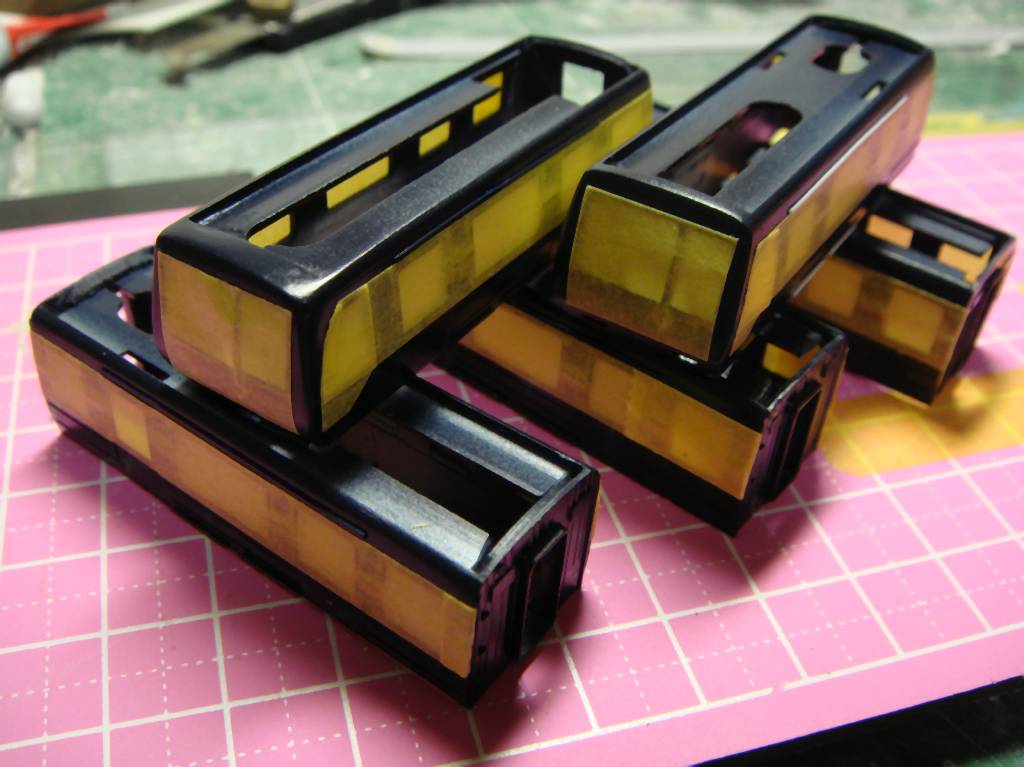

マスキングをします。帯はデカールで済ませられるので楽です。ステンレスに帯だけってのがメンテナンスコストが楽なのが身にしみてわかります（笑

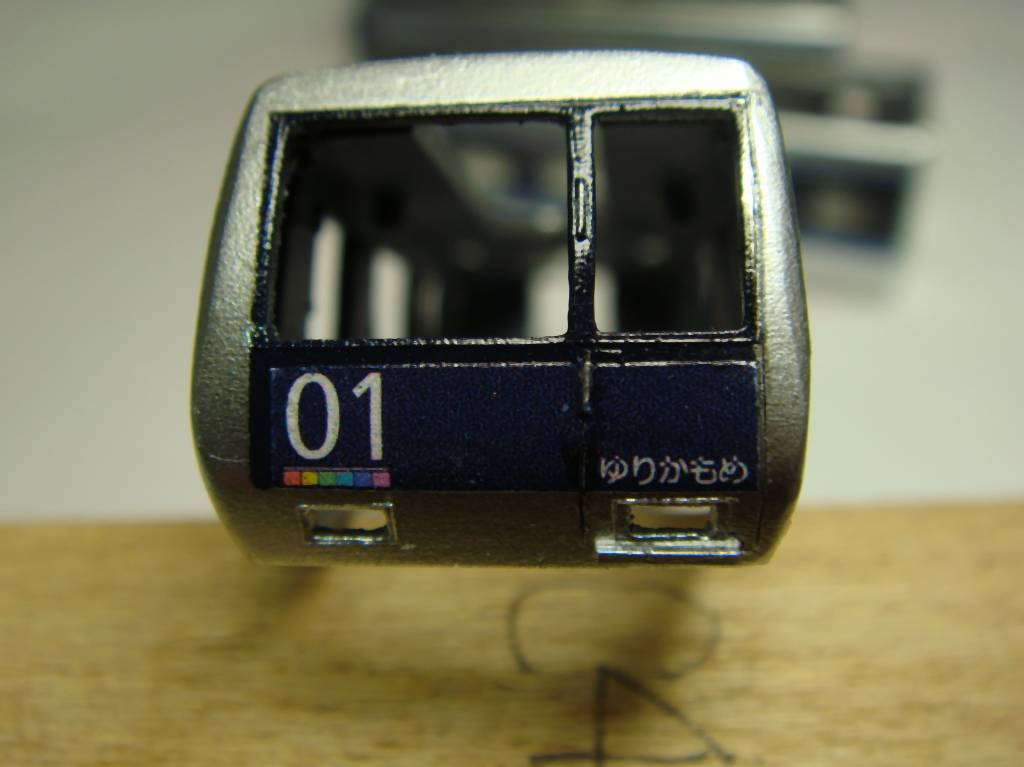

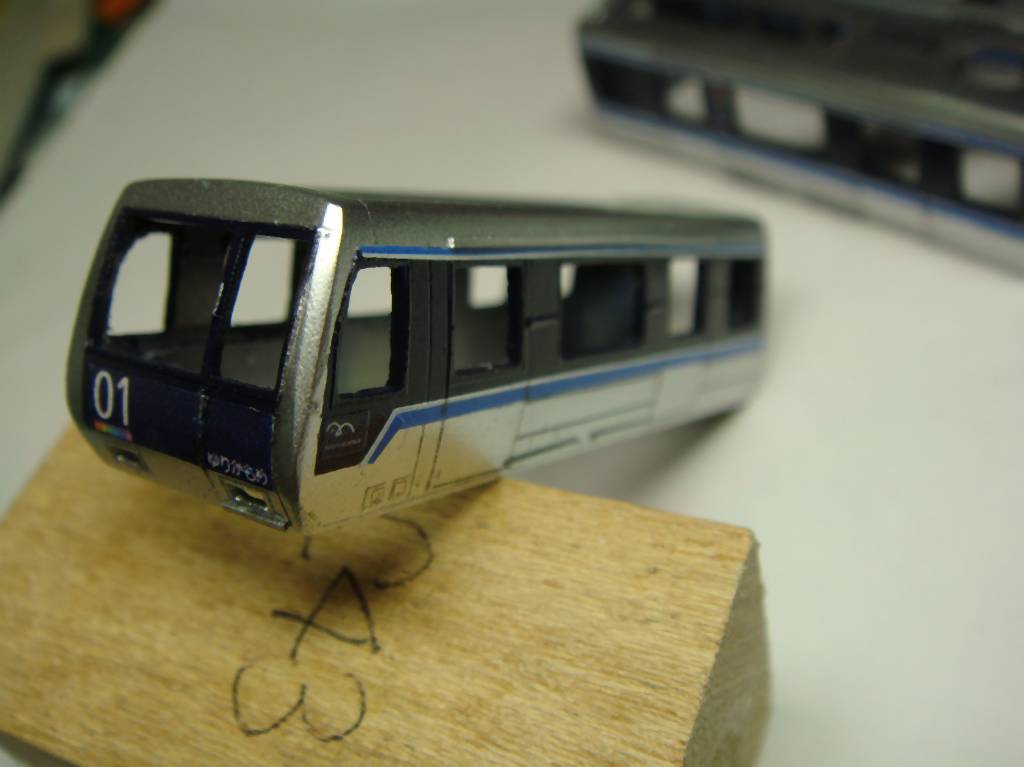

先頭車のデカールを貼った状態です。こういう白抜きの文字ってMDプリンターとやらが絶対話題に上がりますがそうそう使える状況にある人って少ないかと。。。。私もその一人でホワイトデカールにできるだけ車体色に近い色に印刷して表現するのがこの手の表現の逃げ方かと思います。特注デカールって手もありますが、そこまでしたくもない…っていうのがあります。。カッティングロボの次はインレタなんかを簡単に自宅で作れる機械がでてくれればいいのですが。。。








側面のロゴと車番も同じく色を合わせてデカールを作りました。結構うまくいったかも。帯はかなり満足で、JR東海とか白い細い線が入るタイプのいやらしいラインも同じ方法でキレイにいけるかと思います。


リアルタイムで書いてないと写真チョイスするのが大変ですね。。


＜訪問いただいた方へ＞
にほんぶろぐ村に参加しています！
よろしければクリックしていただければとおもいます。
いろいろな方のブログが見れます♪
↓ご協力よろしくお願いいたします。

にほんブログ村

にほんブログ村

ゆりかもめ7000系一次車タイプの製作 その4

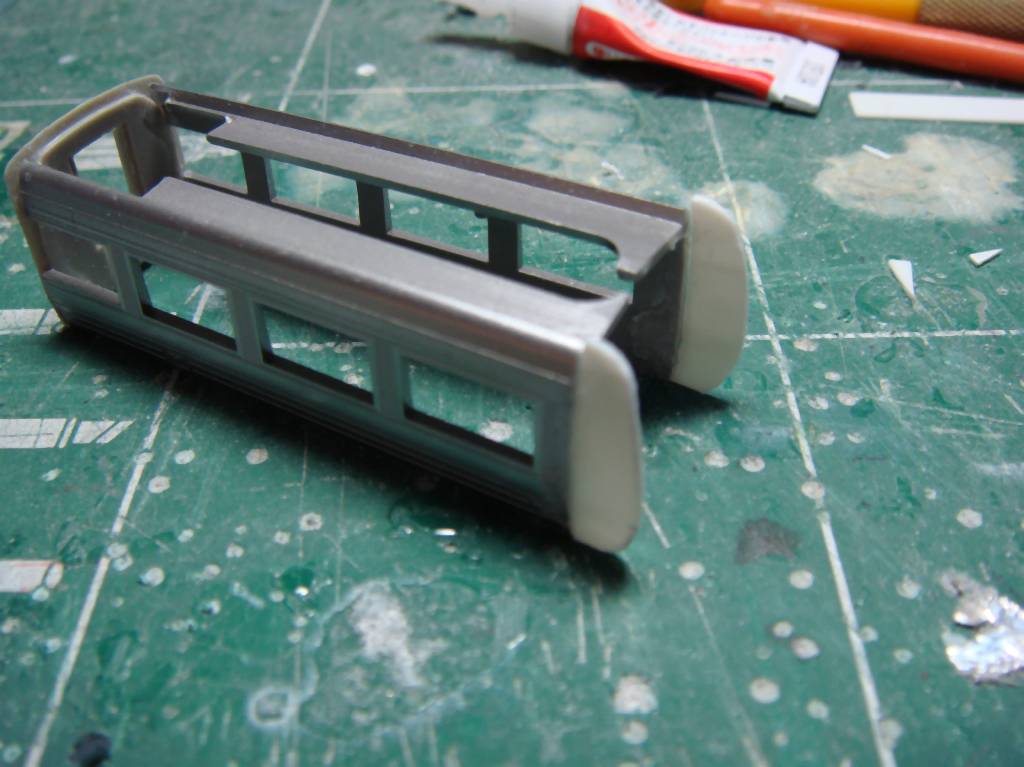

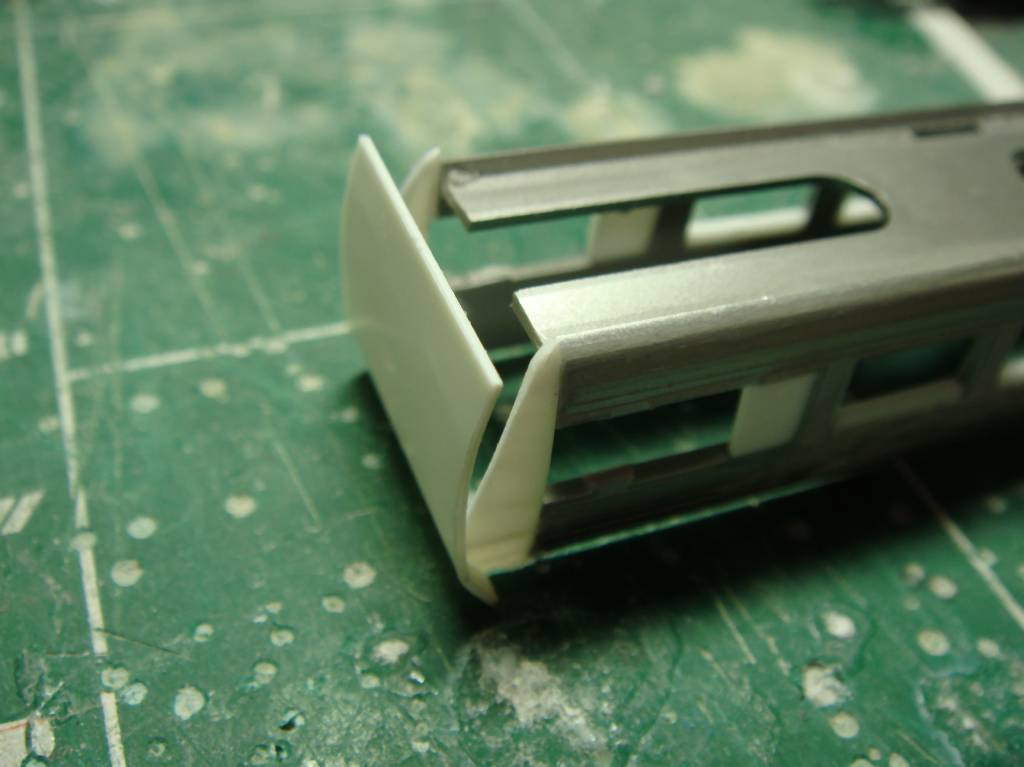

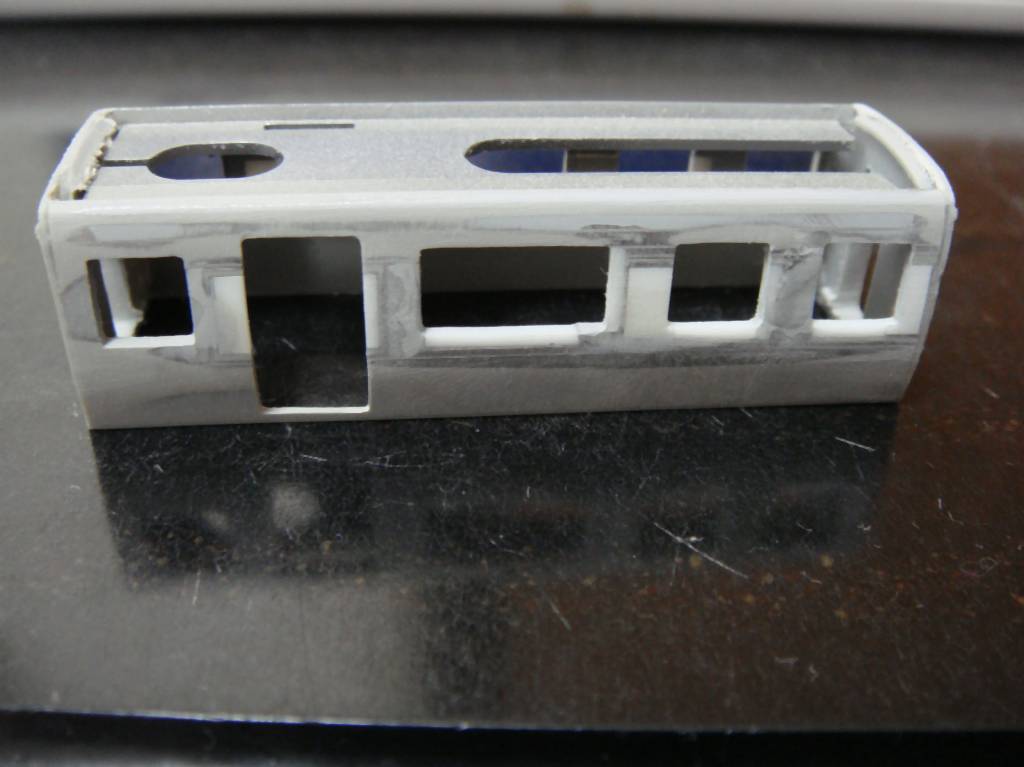

先頭車に入ります。窓は中間車と同様に加工し、先頭ブロックを継ぎ足します。まずは腰Rをつけたプラ板で側面を取り付けます。

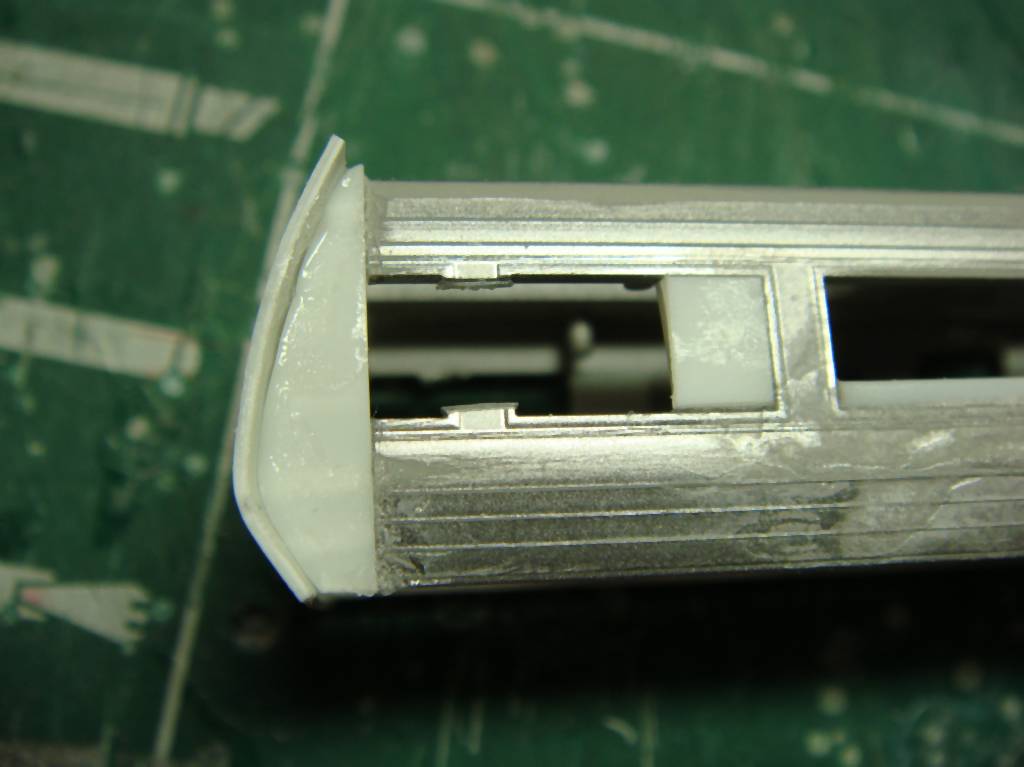

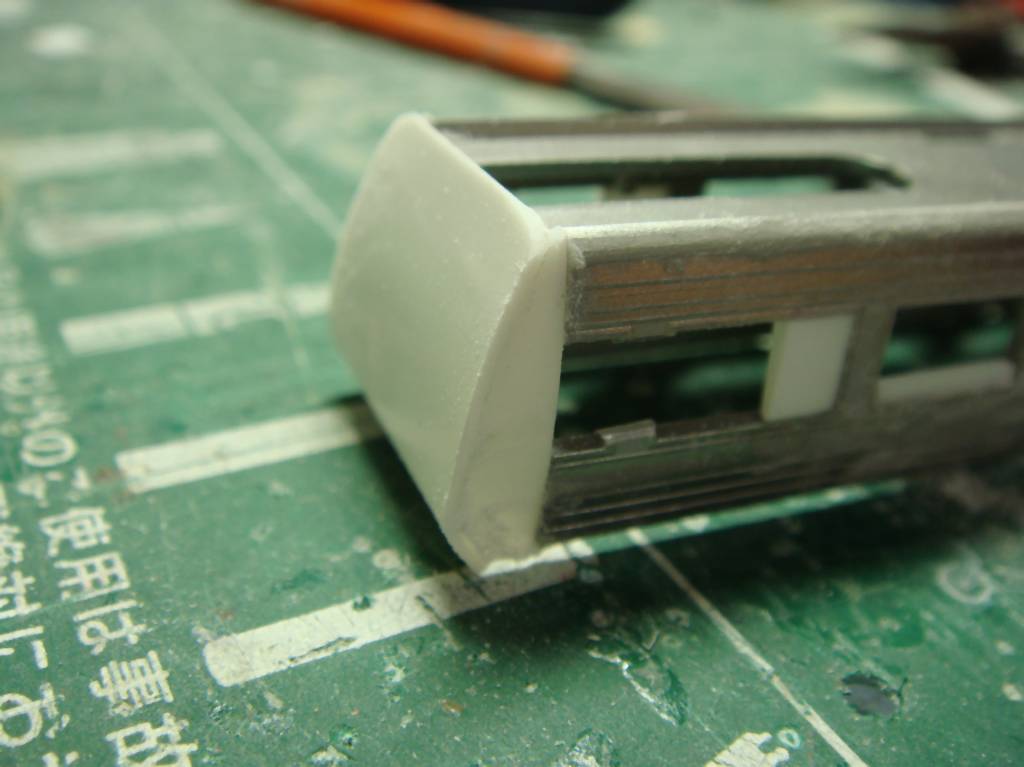

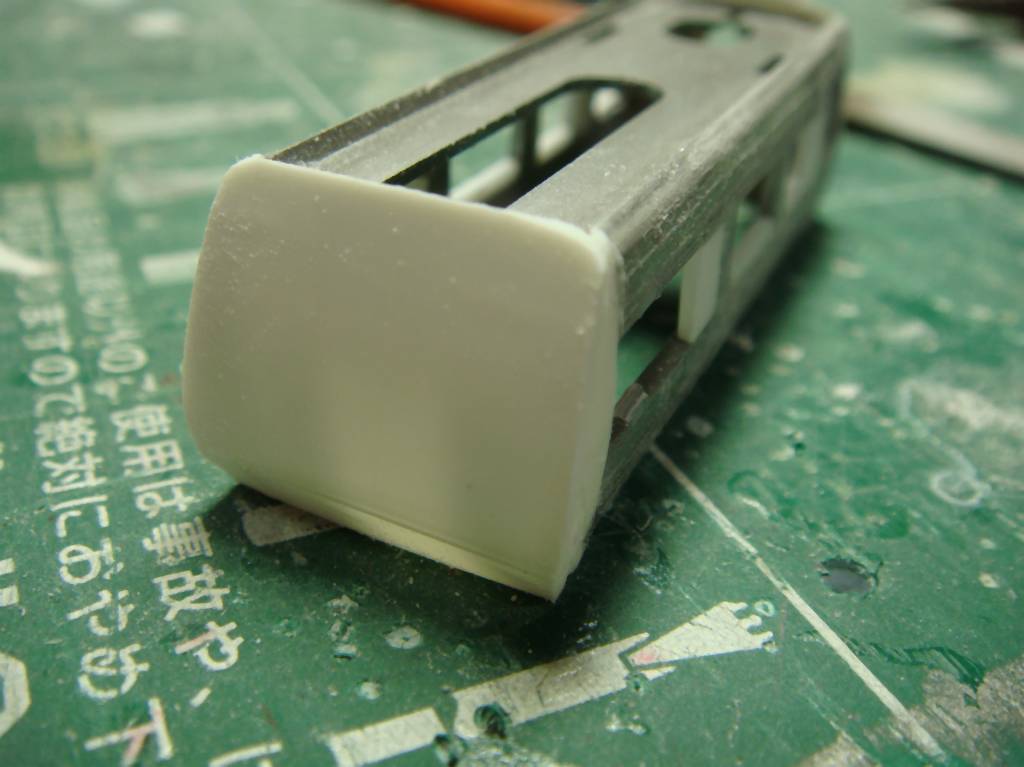

フロントの板を貼り付けます。Rになじむように折り曲げておきます。屋根の方は削って調整するので余分に長さをとっておきます。








接合部を削って整形していきます。

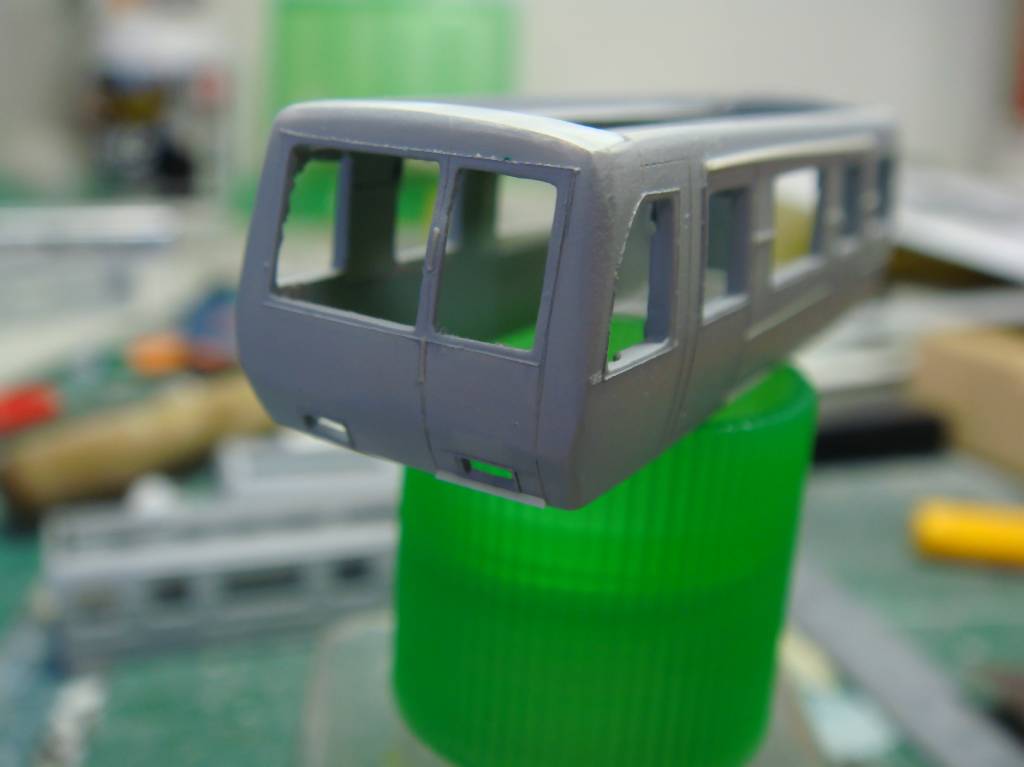

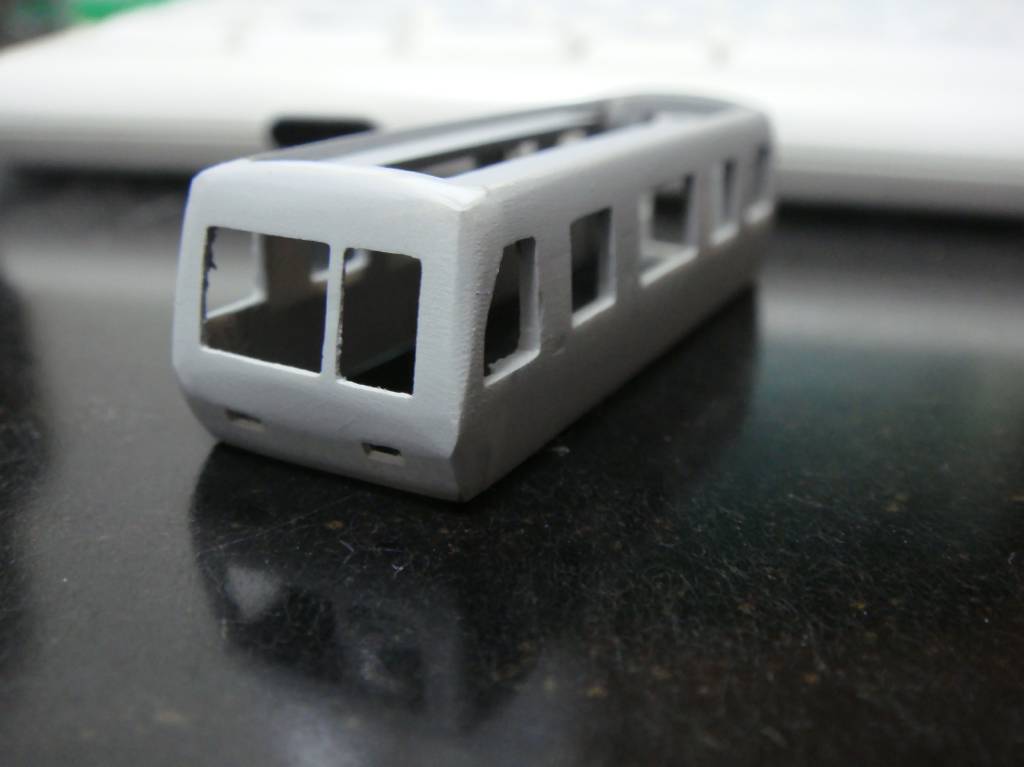

やや飛んでしまいますが、屋根板を追加して窓とライトの穴をあけて、エッジを出して全体の印象を整えます。








側面は中間車と同様にスジ彫り＆伸ばしランナーのビードを追加します。

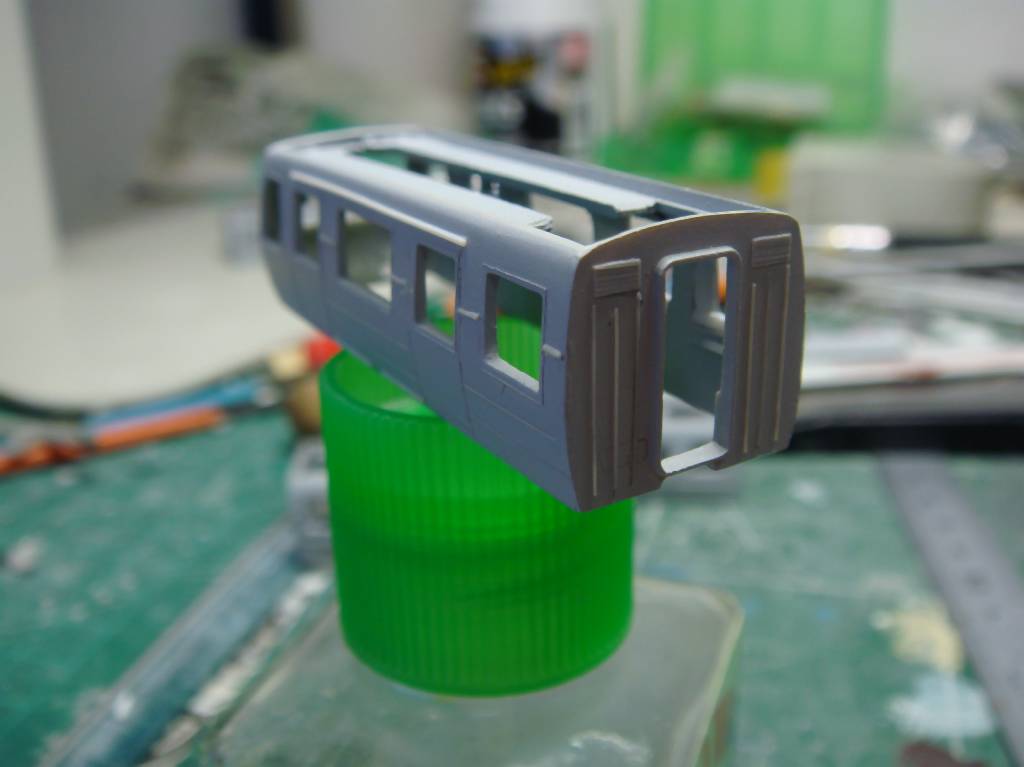

211系の妻のストックがなくなったので113系キットのあまりを使いました（めっちゃあまる）。ビードを適当に追加してプラ板にスジ彫りしたルーバーを追加してそれっぽくしました。かなり手抜きですが。

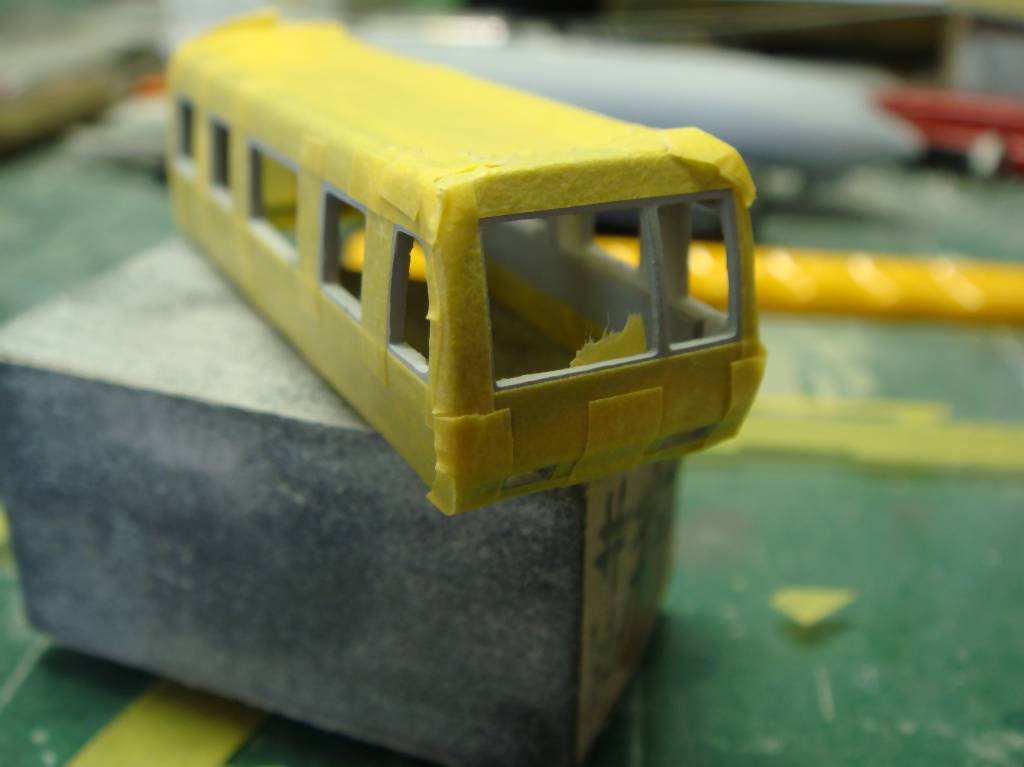

先頭の窓の窓枠は側面と同様にサフで表現するためマスキングします。









最後に非常口のステップとヒンジを追加して先頭車の車体は完成です。
