500 TYPE EVA PROJECT

大阪に出張に行った帰りに新大阪の駅で買ってきた。



クリアファイルとボールペン。シャーペンは売り切れてた…



Nゲージサイズで編成の塗装がでてるから、作る人には良い資料になるのかも。


…私はエヴァンゲリオンまったく知らないのだが。

拍手[0回]

PR

Step 2.2: Making scroll-displaying gif files and display to my MP4 player

前回MP4プレーヤーを疑ったが、AnimationshopがGIF変換時に悪さをしていたことが判明。
Last time I thought my MP4 player is one of  causes of  troubles.But I understood that it was defective when Animationshop converted  GIF images into GIF animation.

フリーウェアのGiamを使ったら普通にできた。
I was able to display scrolling characters to my MP4 player.



Jamesはマイコンで動かすって言ってたから、そもそもGIFアニメじゃなくてBMPのコマのファイルを次々に表示させて行くだけでいいのか。
James will probably use OLED displays with an Arduino system.So, I think he should use BMP images not a GIF animation file.

というわけで、色とかコマ送りとかサイズも変えてすぐに出力できるようにしたから、この仕事は一旦終わり。
I came to be able to make various data(changing a color ,size,scrolling speed).The work is mostly done?

車体の設計に入るかな。
Next, I will try to design my G-scale shinkansen 500...

拍手[0回]

スクロール表示のGIF画像 Step 2.1: Making scroll-displaying gif files

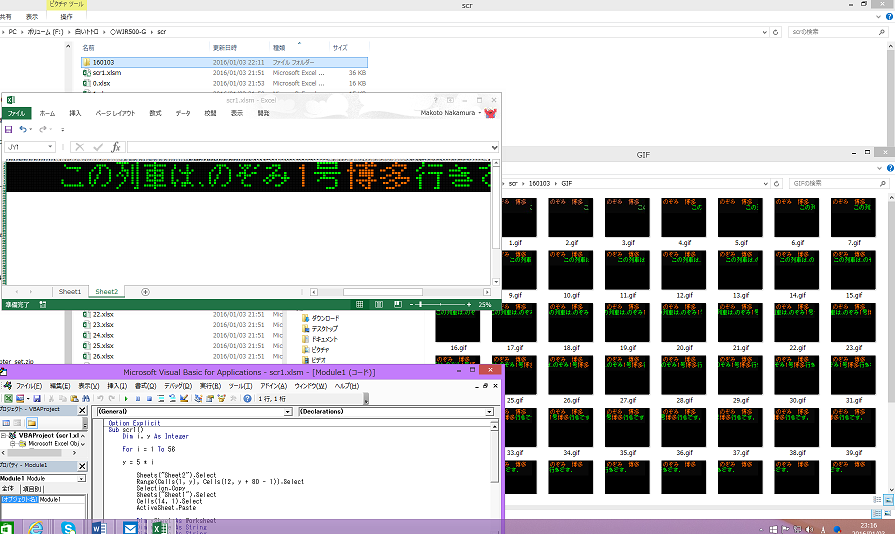

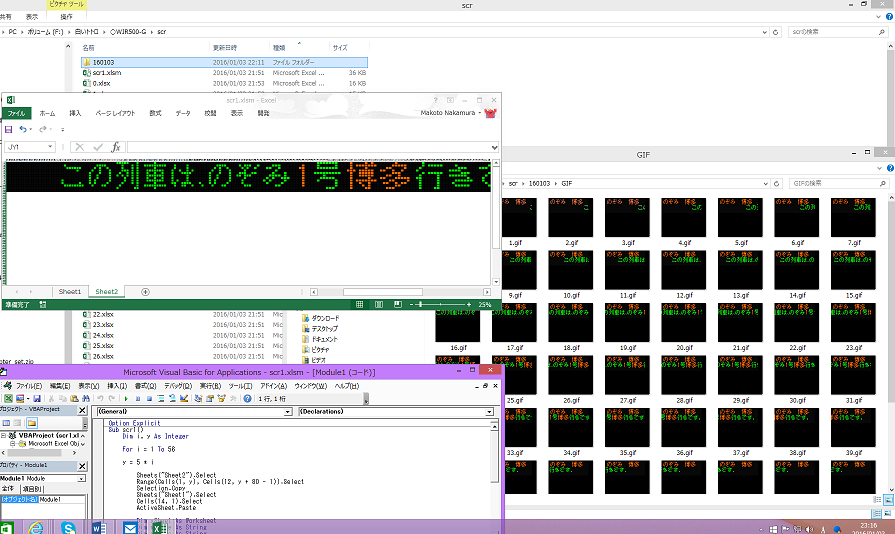

文字をスクロールさせるGIF画像は、ExcelのVBAで小細工して、フリーソフトと組み合わせてなんとかできたからめでたしめでたし…
The scroll-displaying  gif image was easily made by VBA of Excel and Free software.



I made  following the scroll-displaying  gif image.


I think my job has been finished. But when I tried to display gif image I made to my MP4 player, afterimages partially came out and only 1 pixel of bottom of scrolling characters did not display.
Possibly my MP4 player may have a problem.My challenge will go on....

といきたいところでしたが、実際に手持ちのMP4プレーヤで再生すると残像が残ったりなぜか下の一列だけ切れたりでもう少し調整が必要そう。

てかそろそろMP4じゃなくて、OLEDとマイコン使ってJamesが動かす環境に合わせた方がよさそう。てかJamesがOLED動かせるようになったらファイルだけ送って使ってもらってみてもいいのかも。

あしたから会社だからペースが落ちるなー。
てか車体の方を作りたい。
My work begins from tomorrow,this job may become slow…

拍手[0回]

500系のぞみの記憶

 せっかくなので500系ののぞみがなくなっちゃう時に旅行がてらに乗りに行ったのを振り返ってみました。

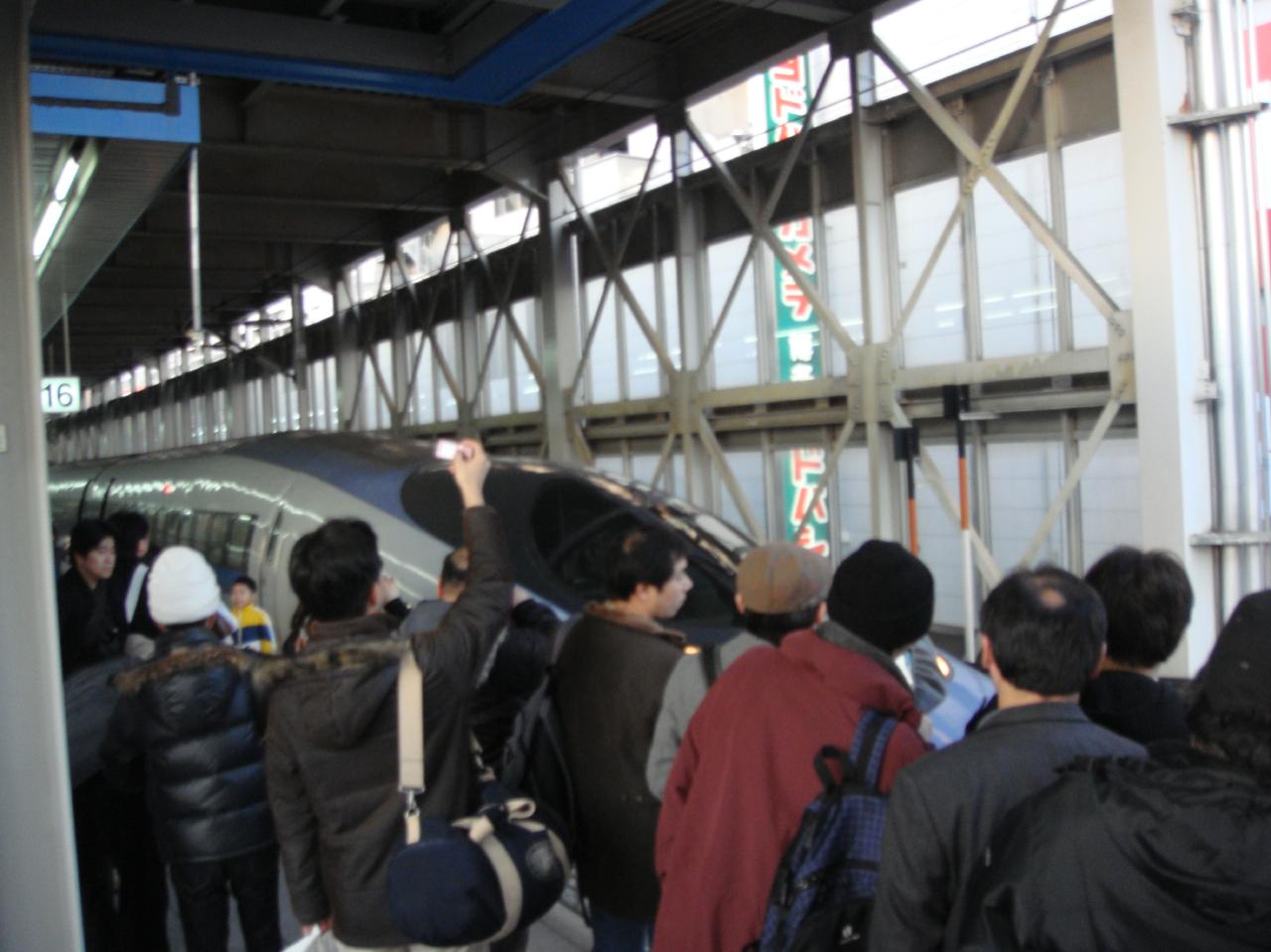

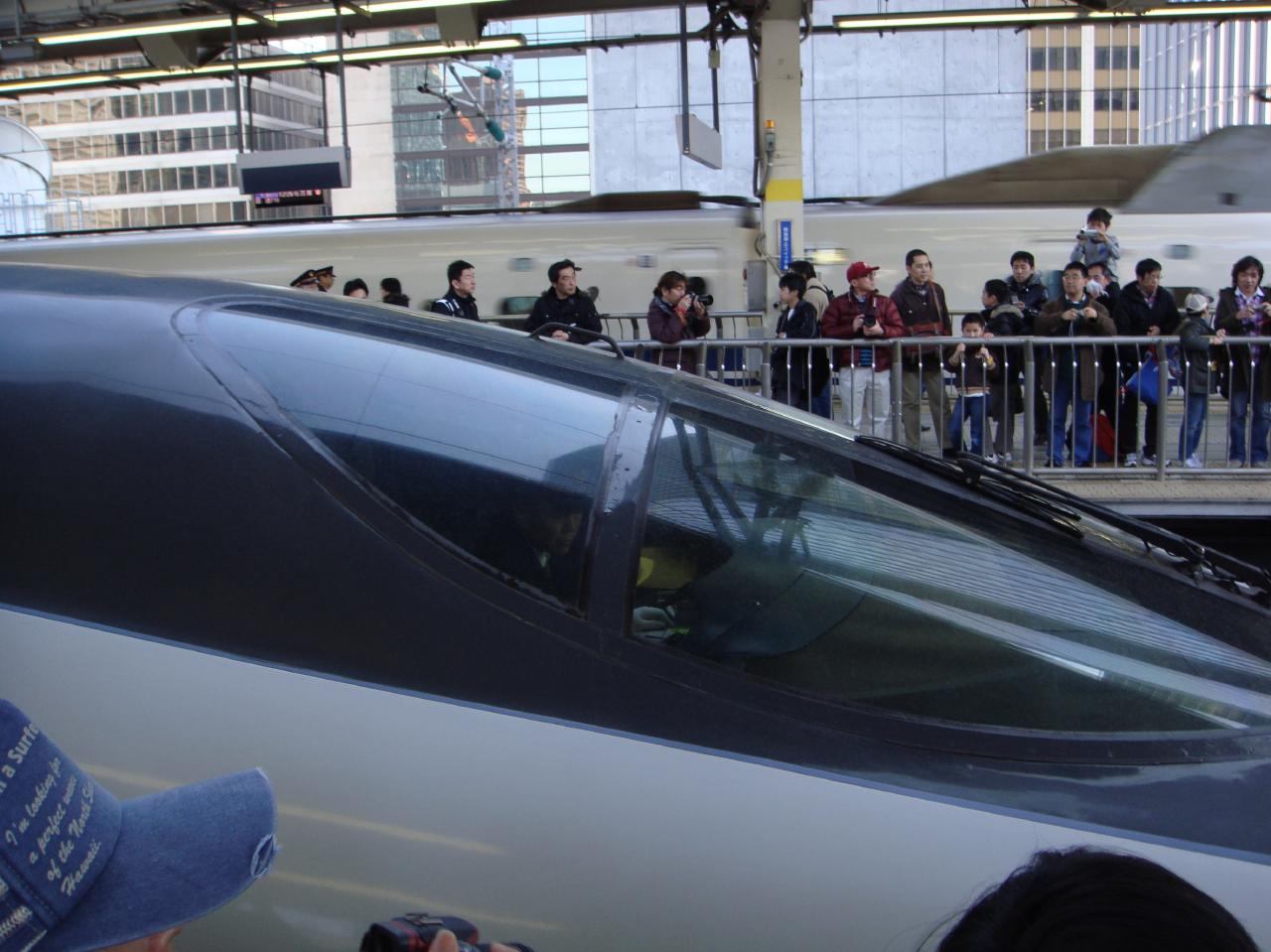

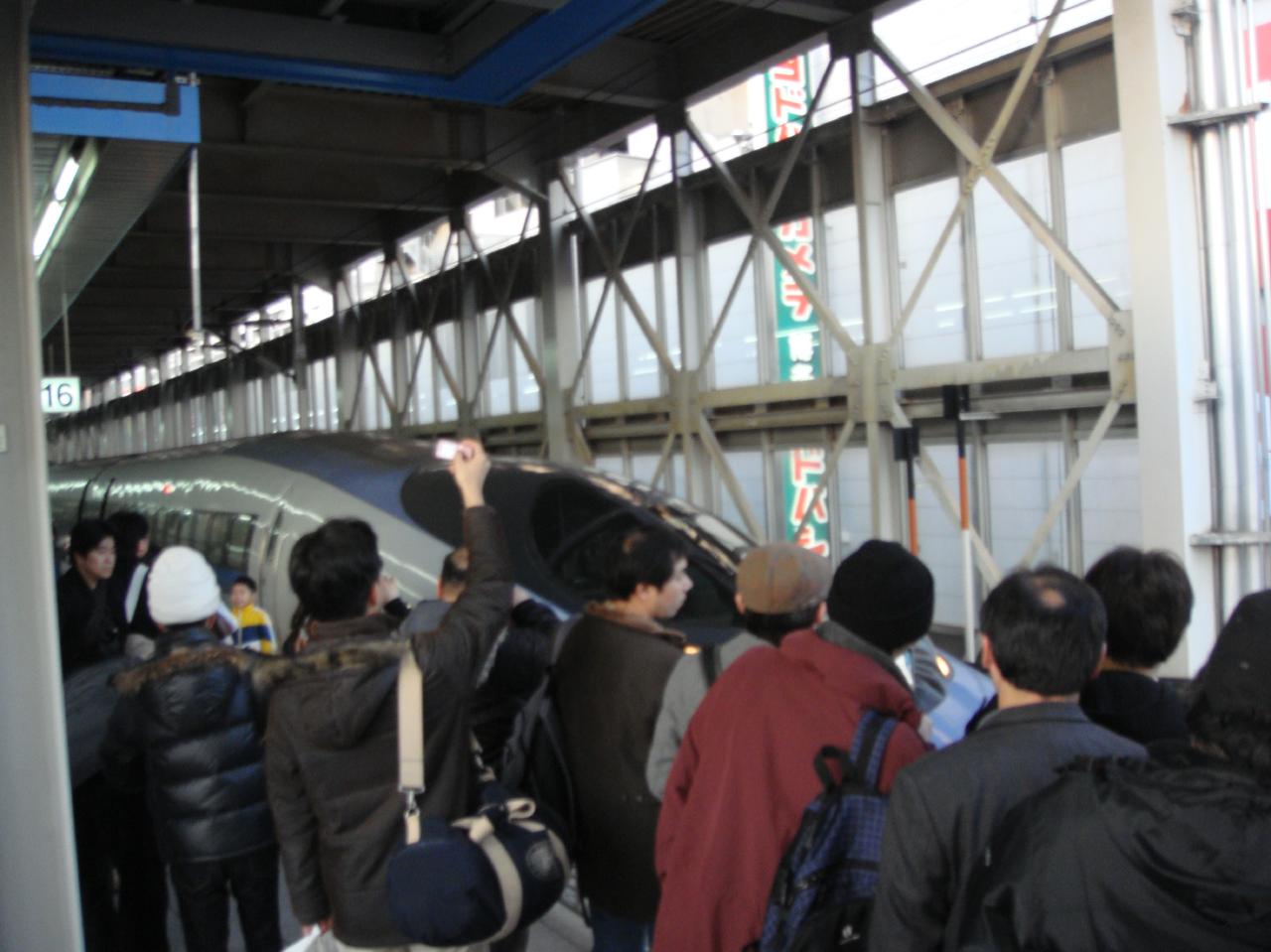

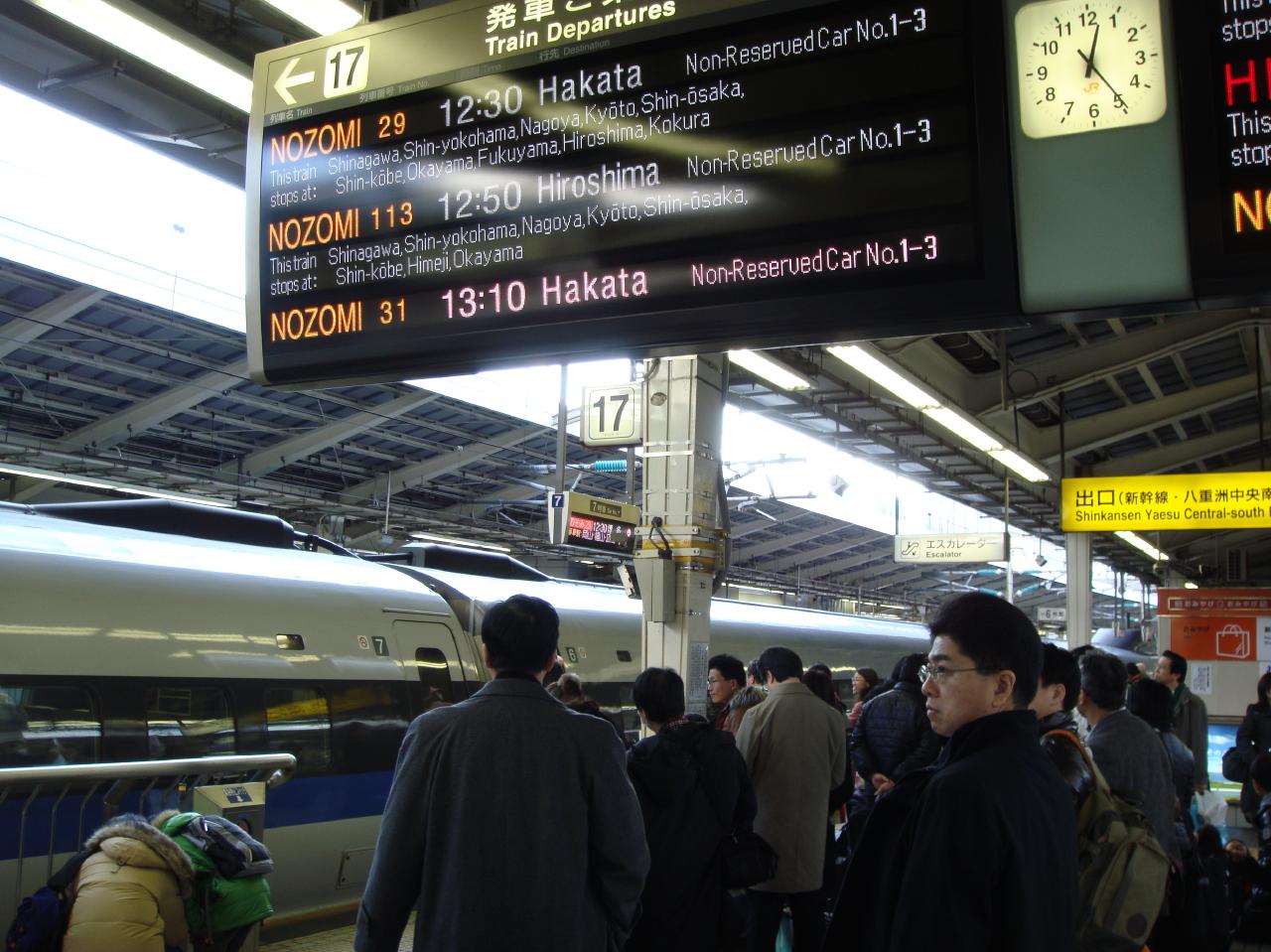

たしか平成22年だから約6年前くらいになるのかな?もうこのころは引退間近で東京駅も撮影する人がたくさんいました。

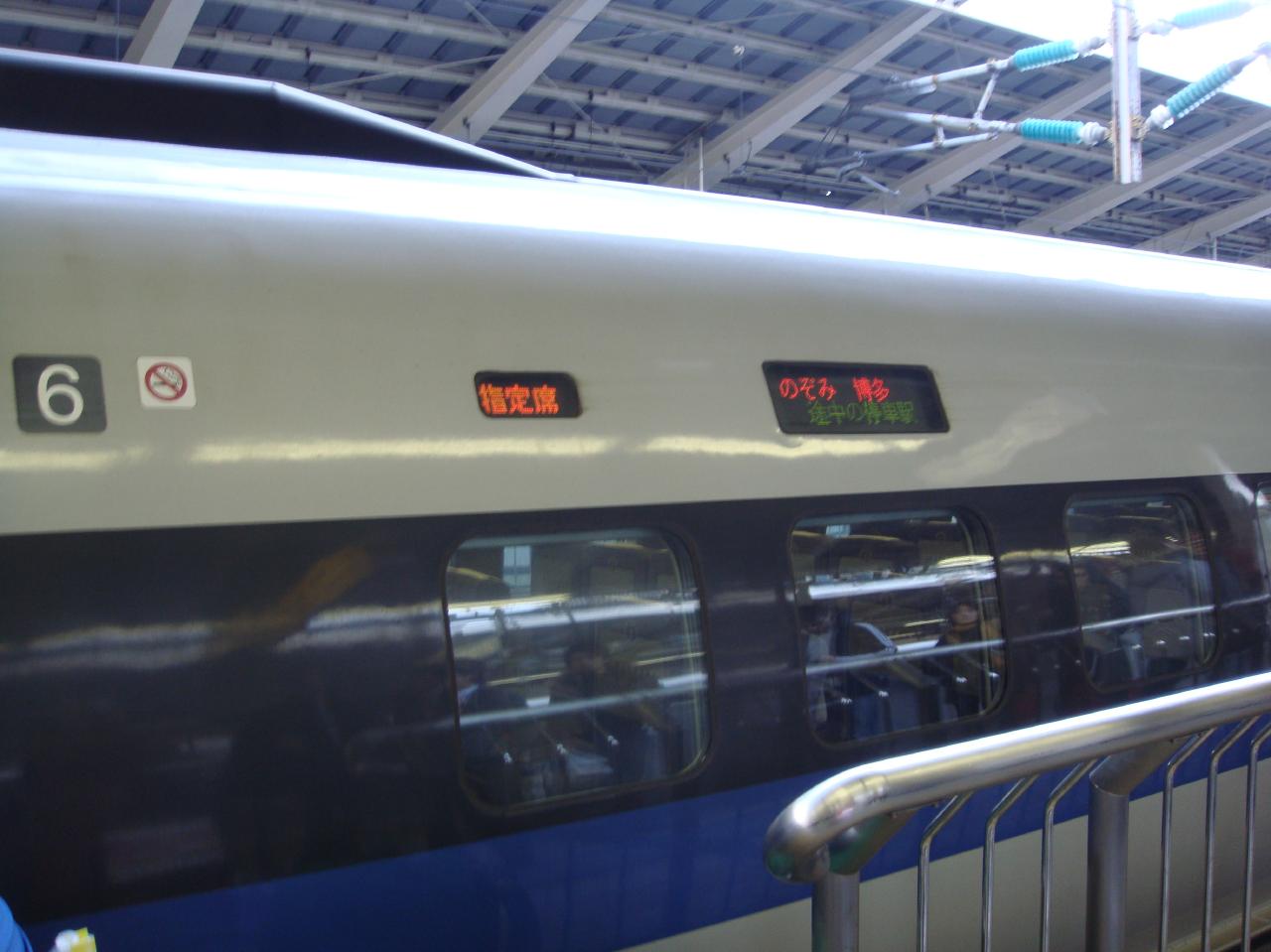

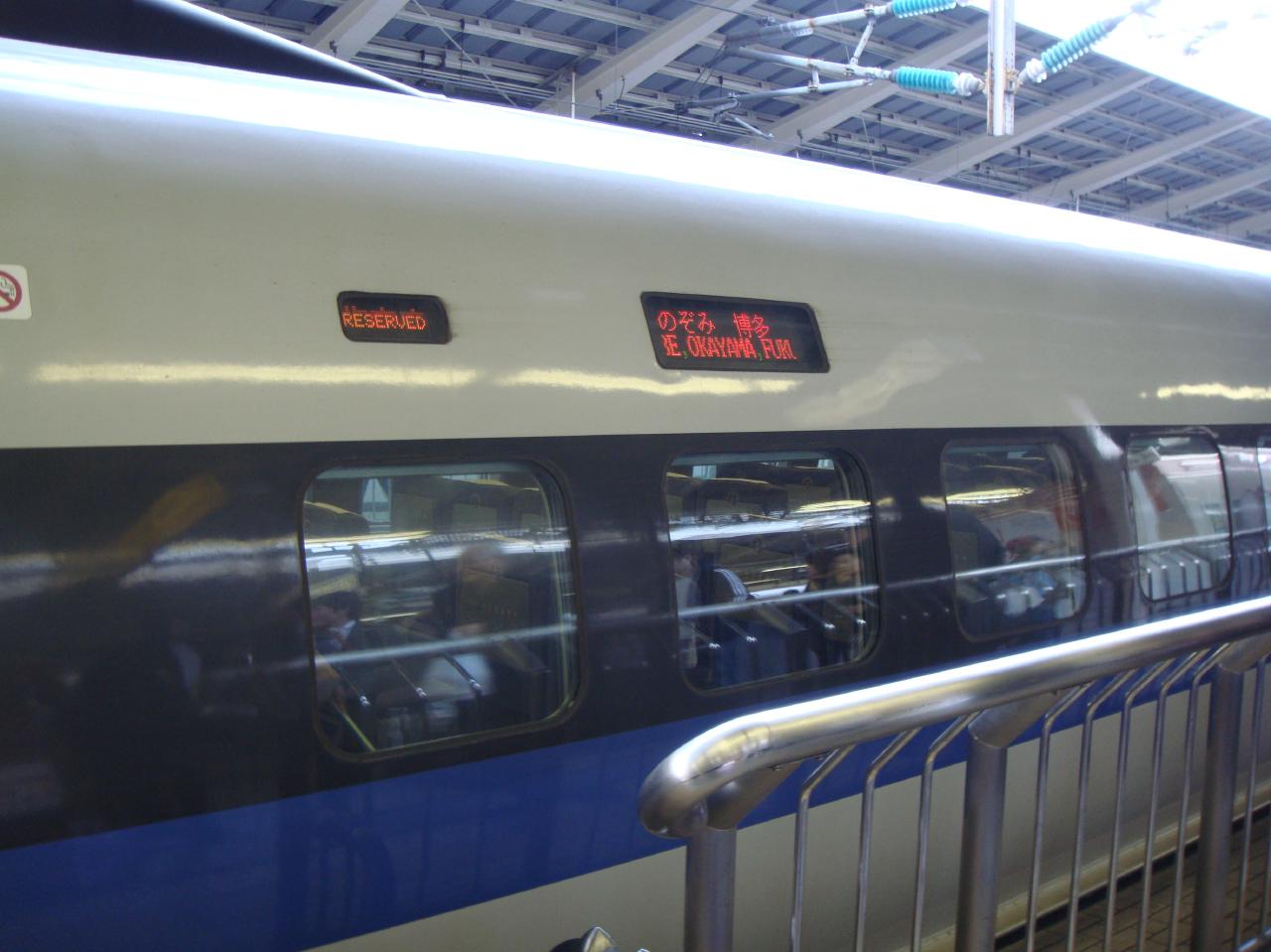

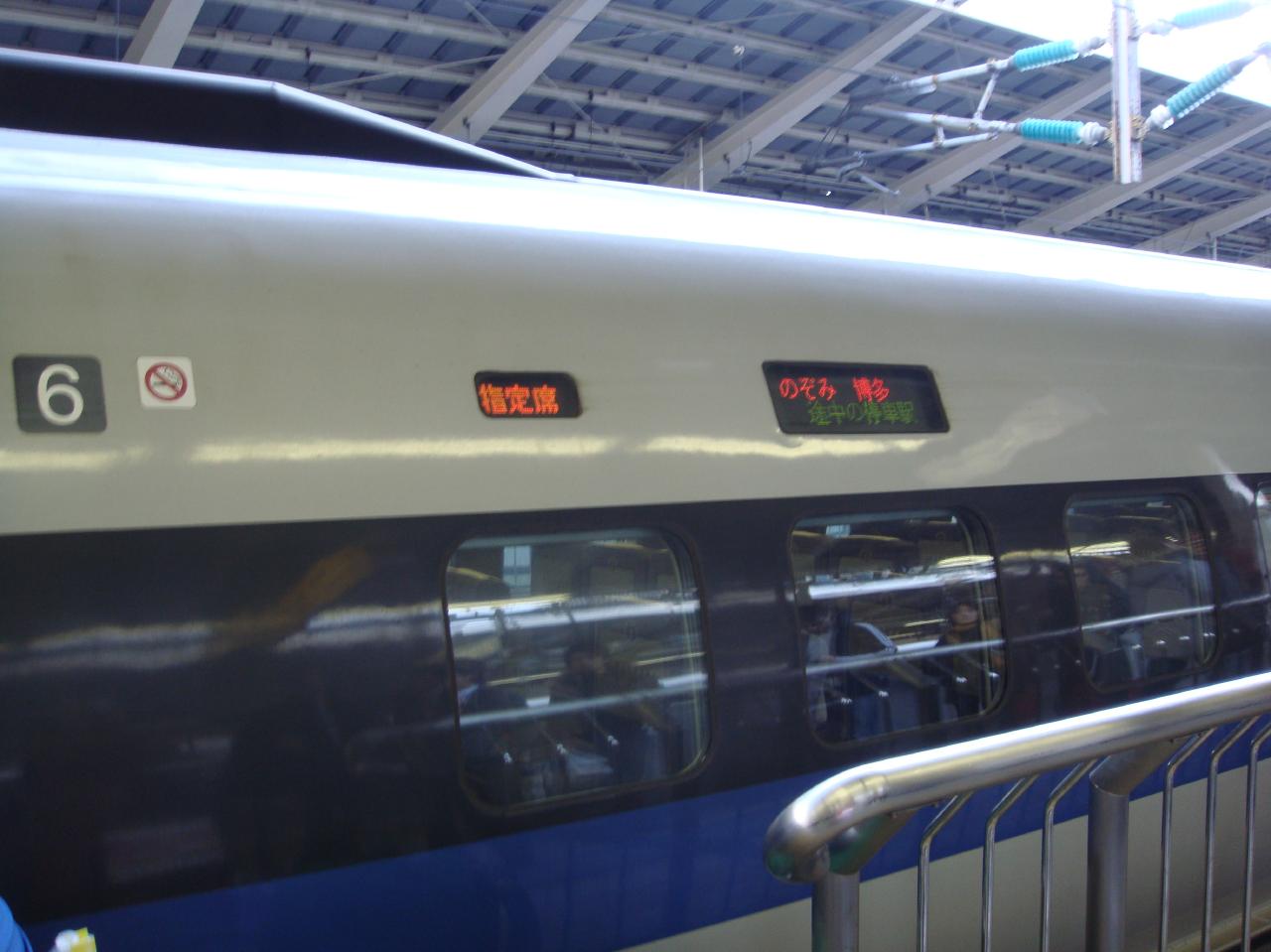

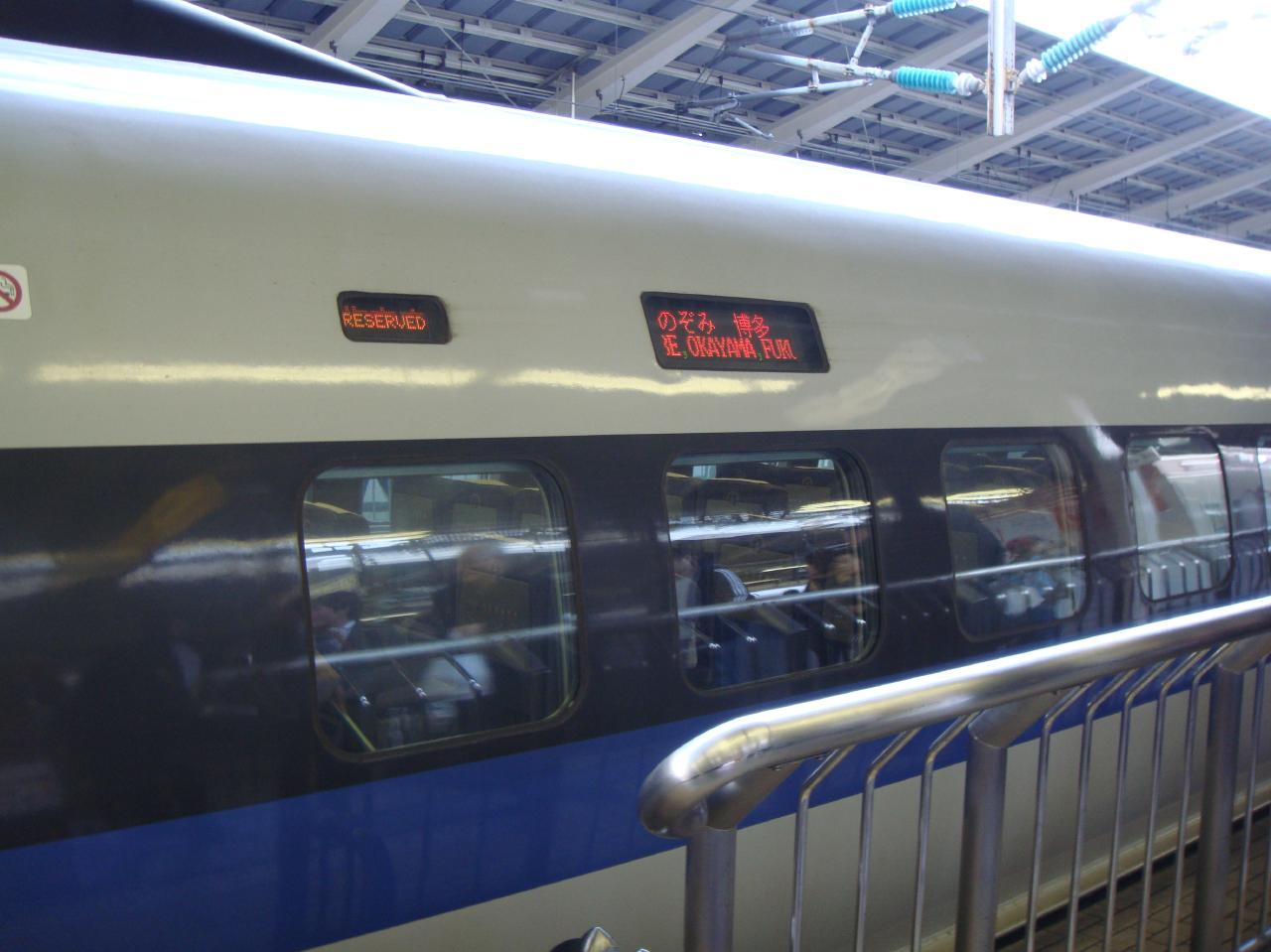

これが今回Jamesに頼まれたやつ。座席指定表示は固定でシールでも貼って、裏からLEDを入切できればいいんじゃないかな。


16両編成時代の車内の案内です。

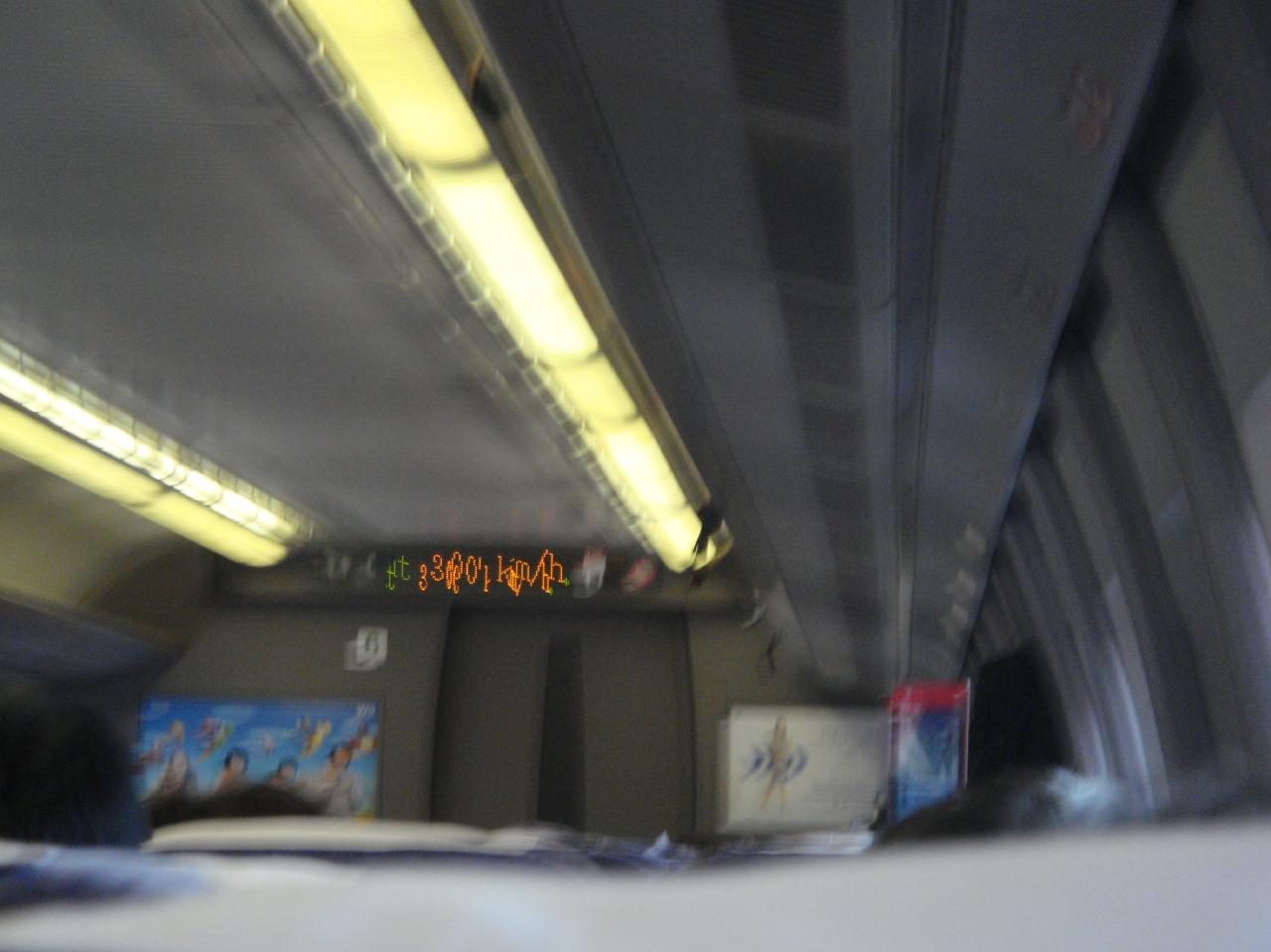

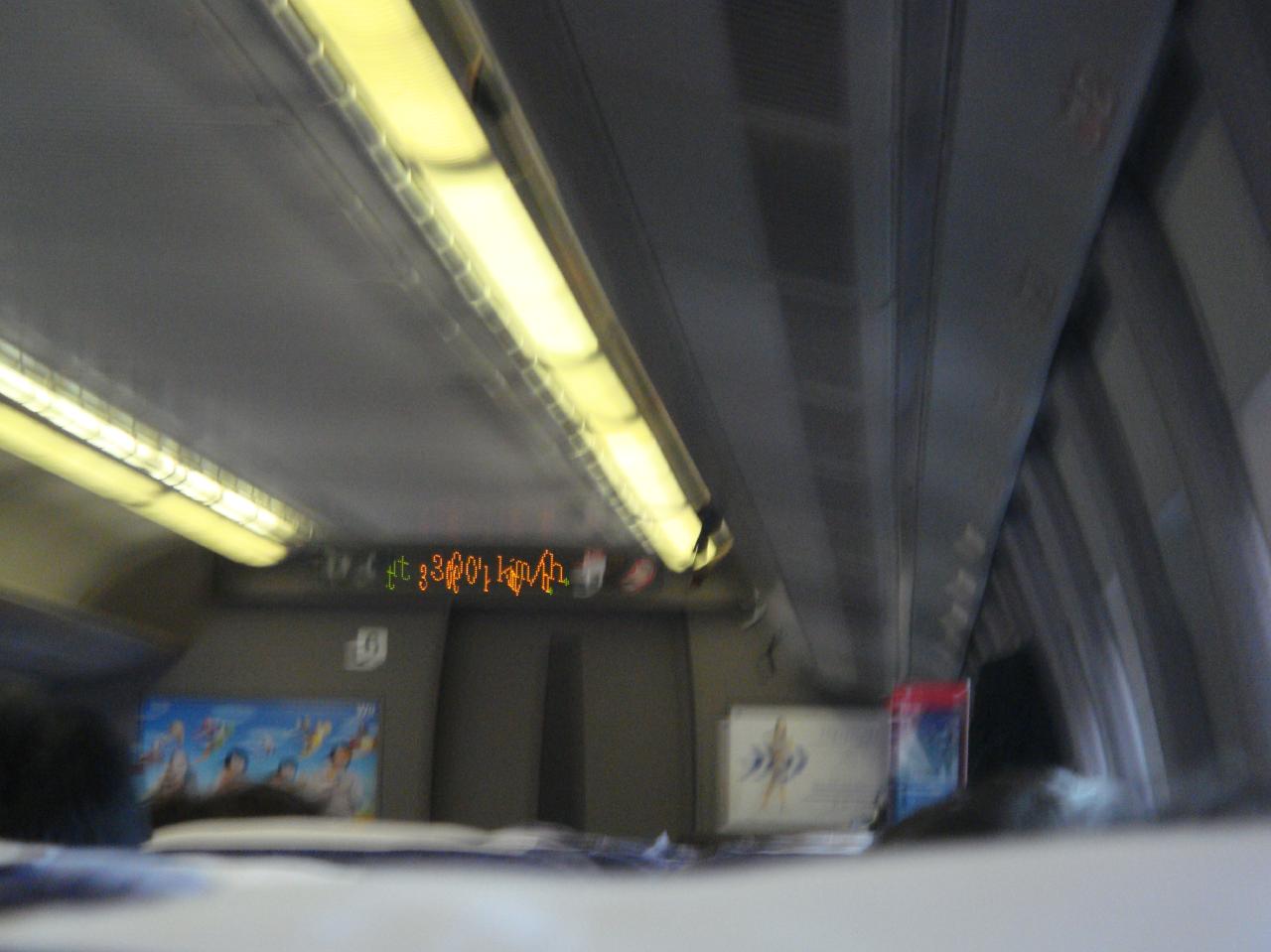

山陽新幹線区間で300km/h走行する時は車内に表示されるのですが、1回表示されたあとなかなか表示されなくて、あわてて撮影したらこんなんに…かろうじて読めますが

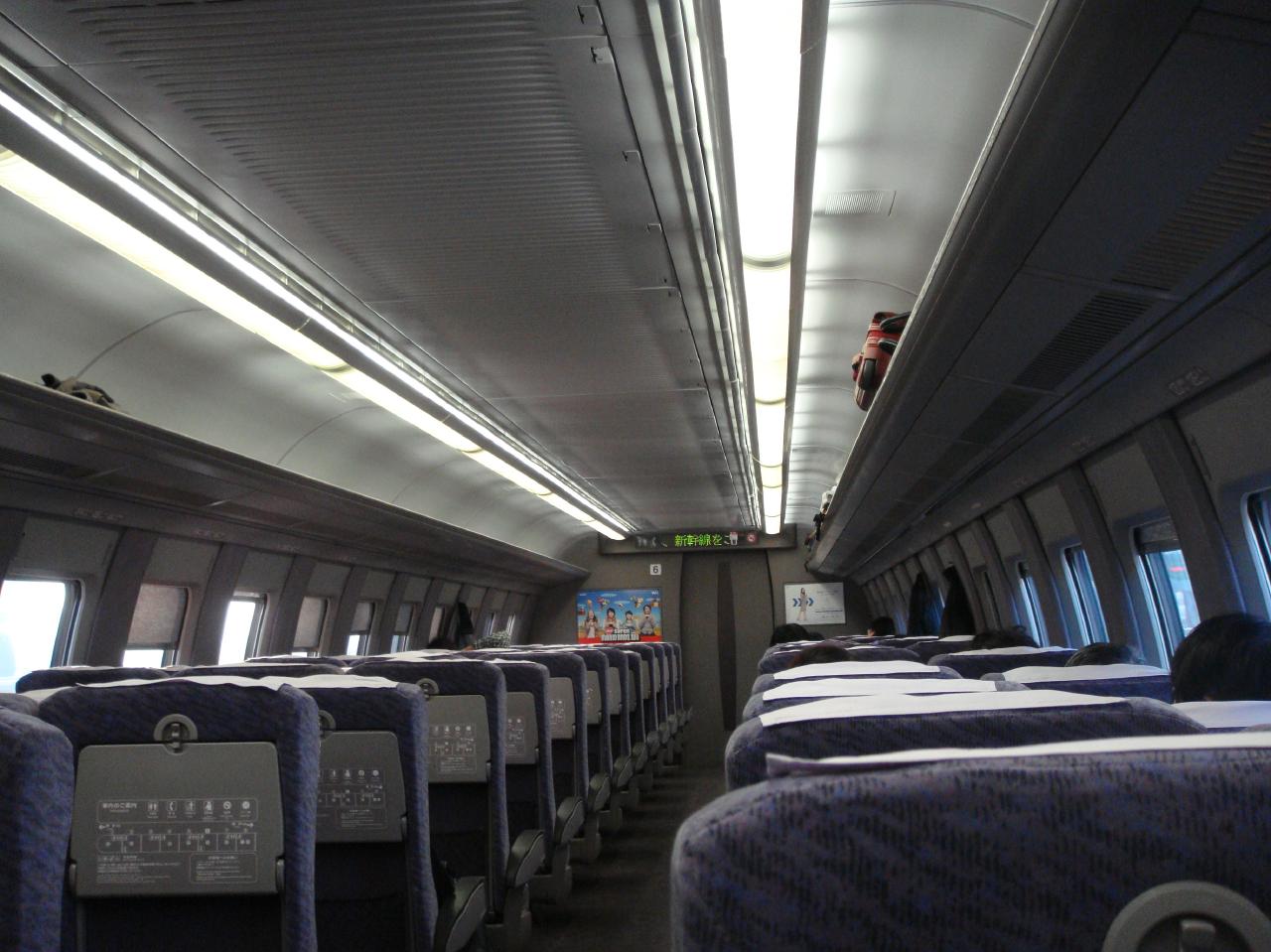

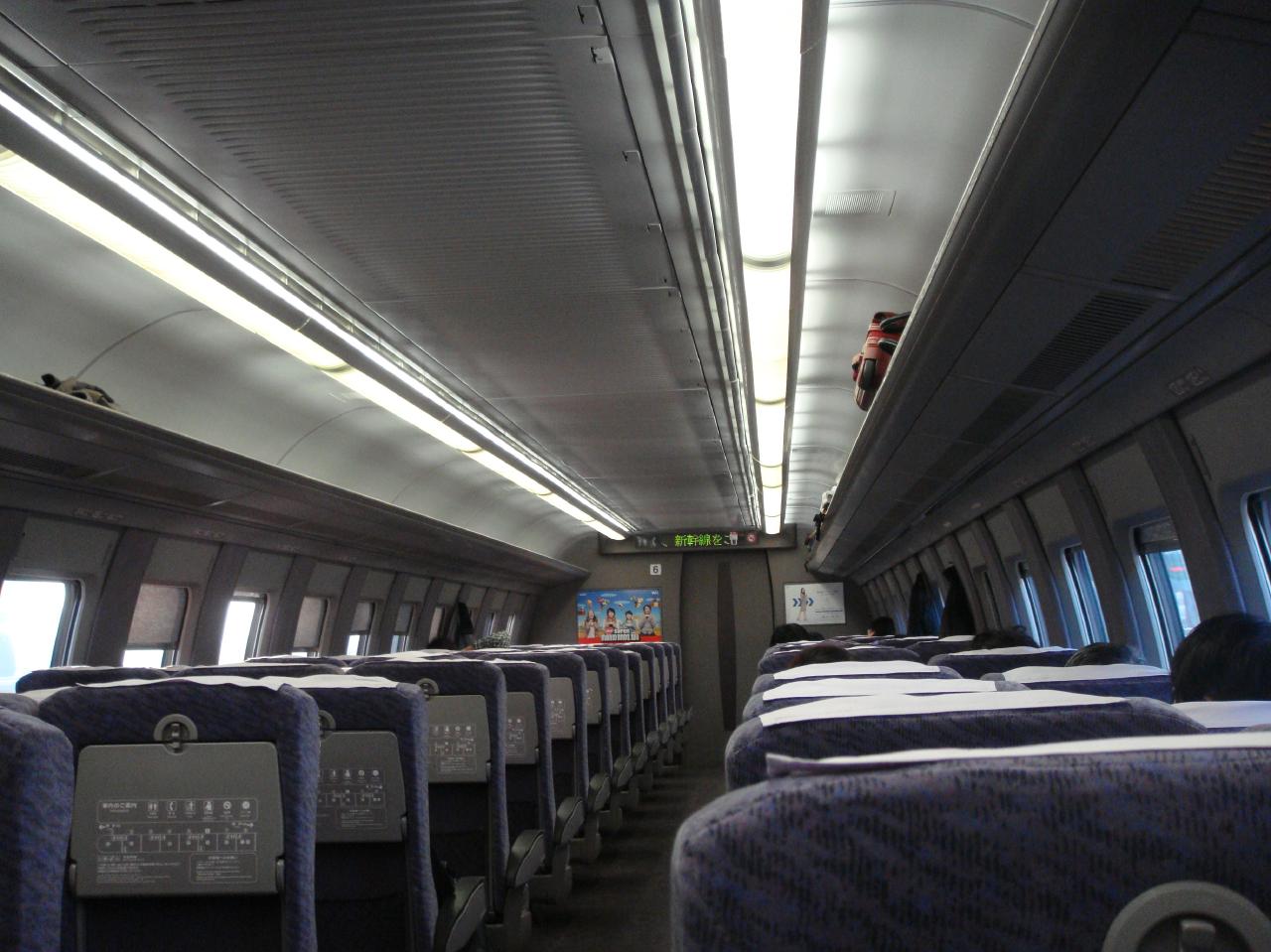

カッコはいいですが、車内は丸みを帯びていてやはり狭く感じます。というか狭いのだが。

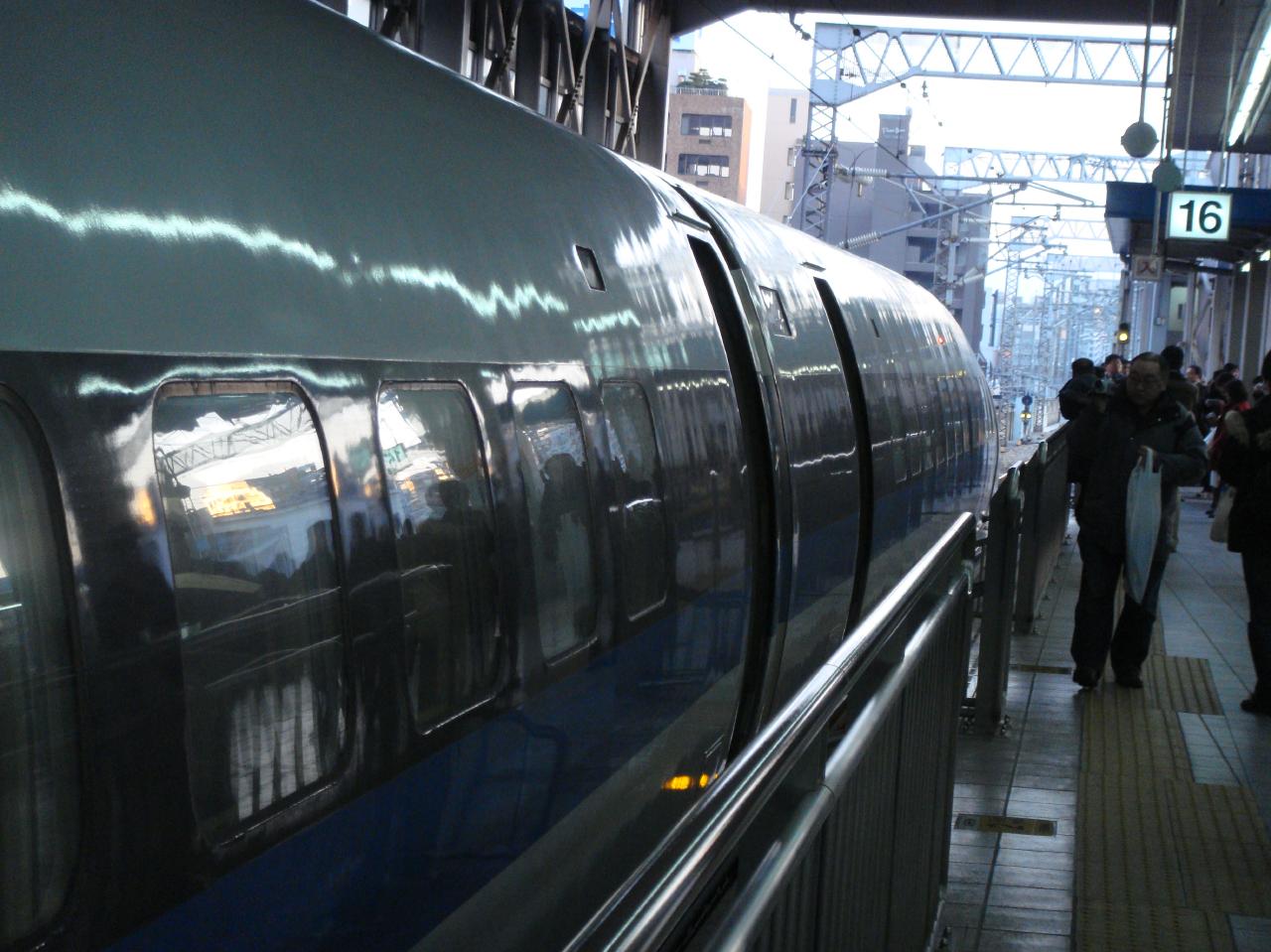

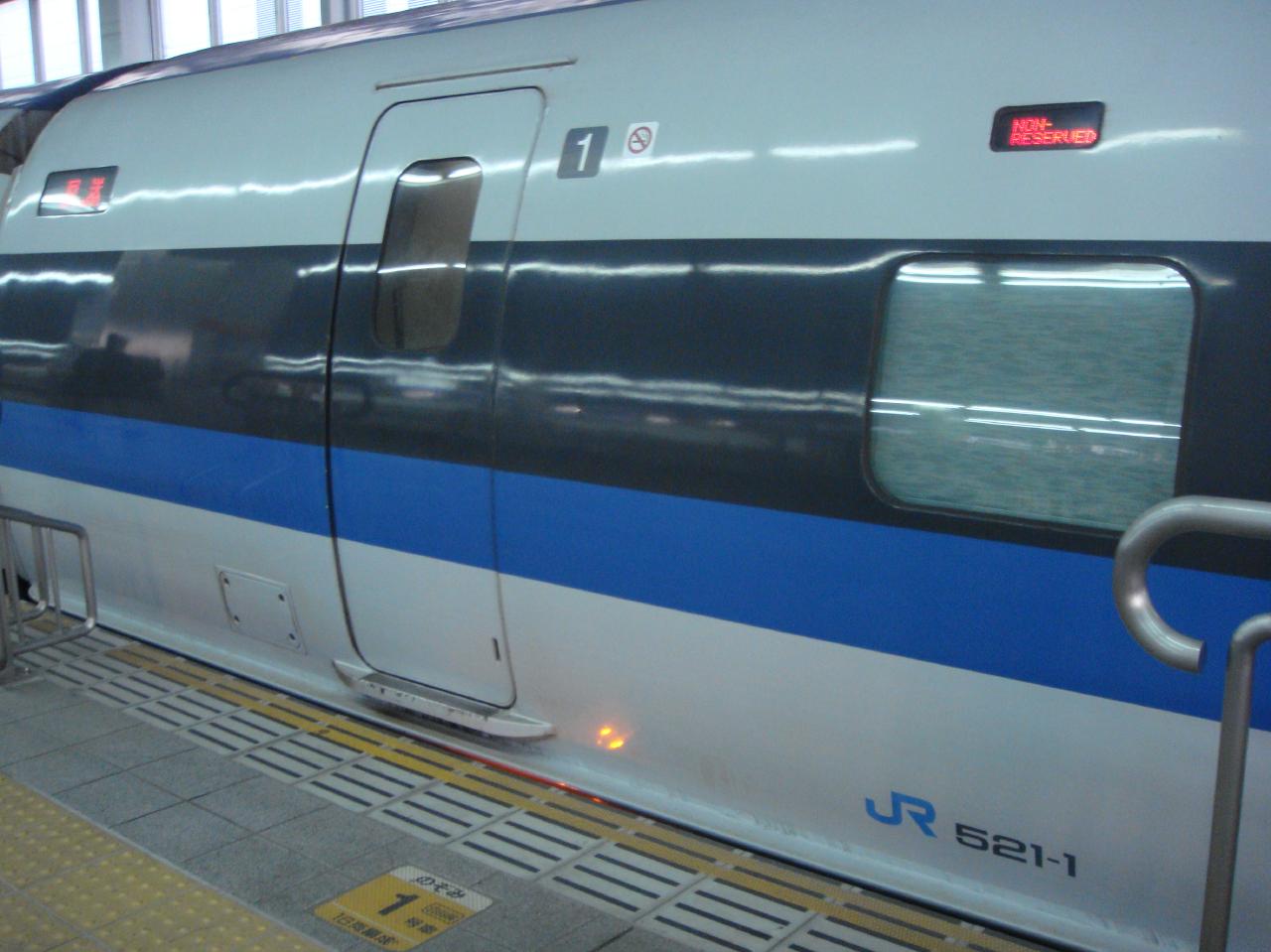

終点の博多駅もこんな感じ。東京ー博多は乗りごたえがありました。

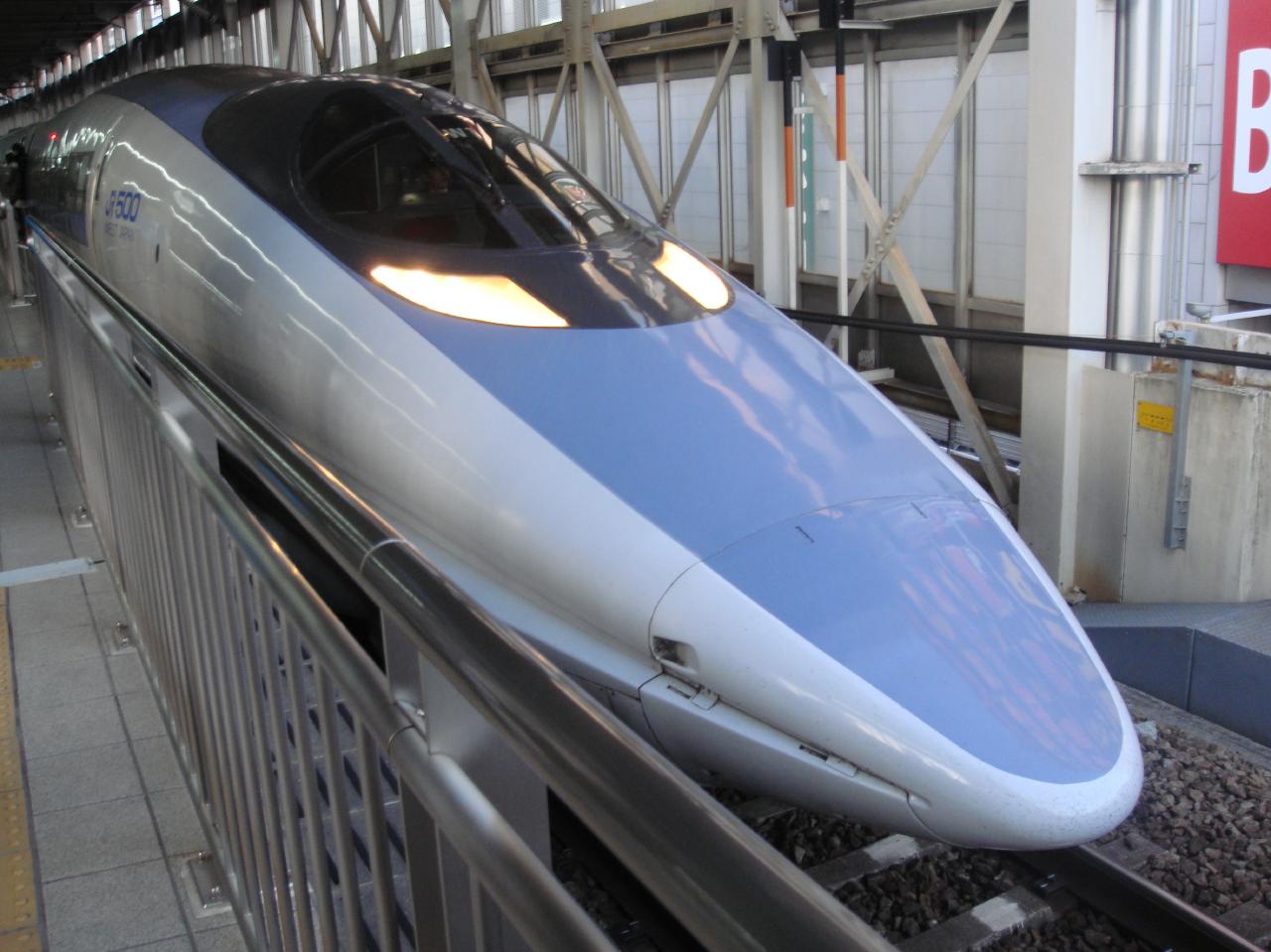

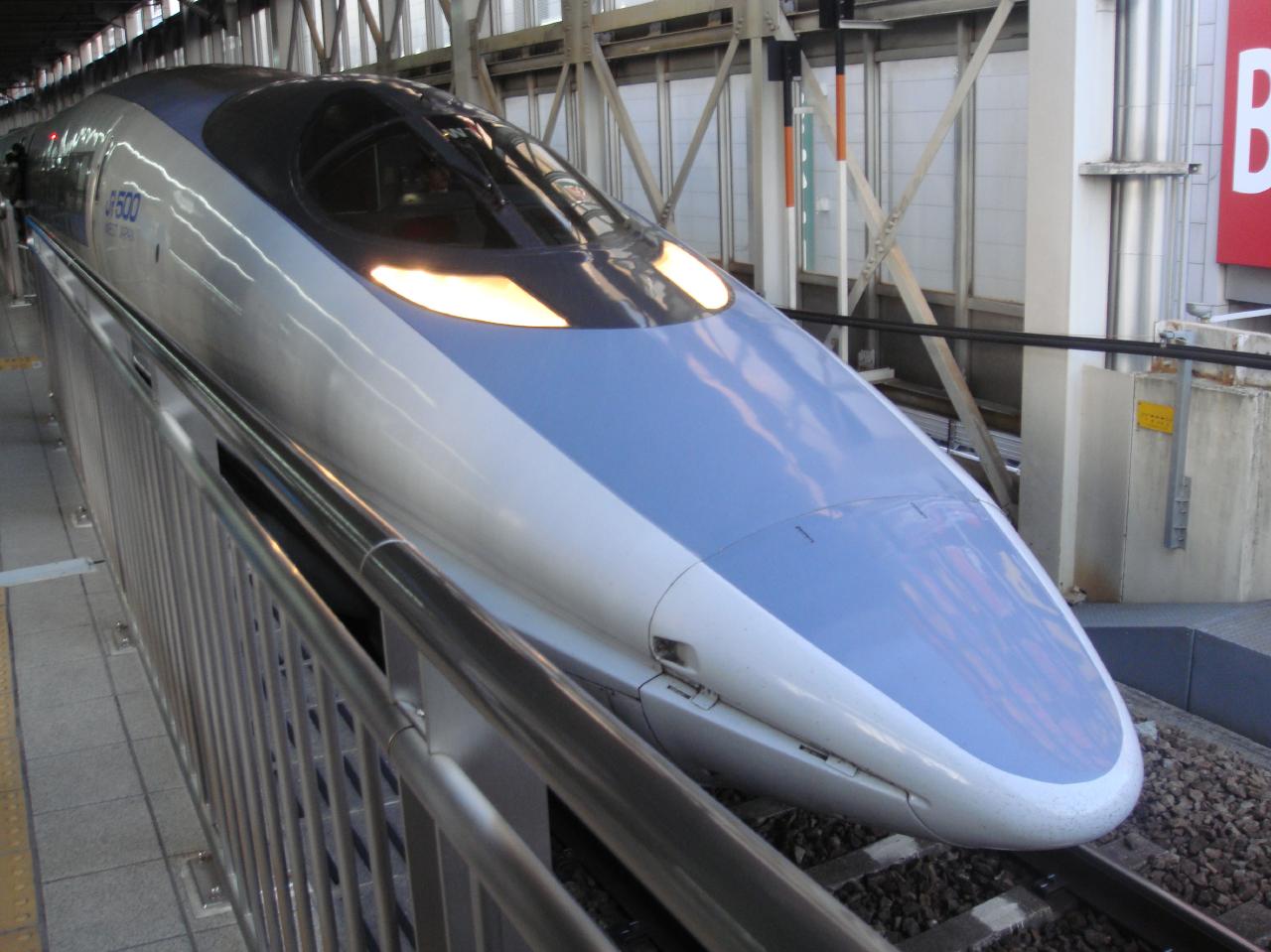

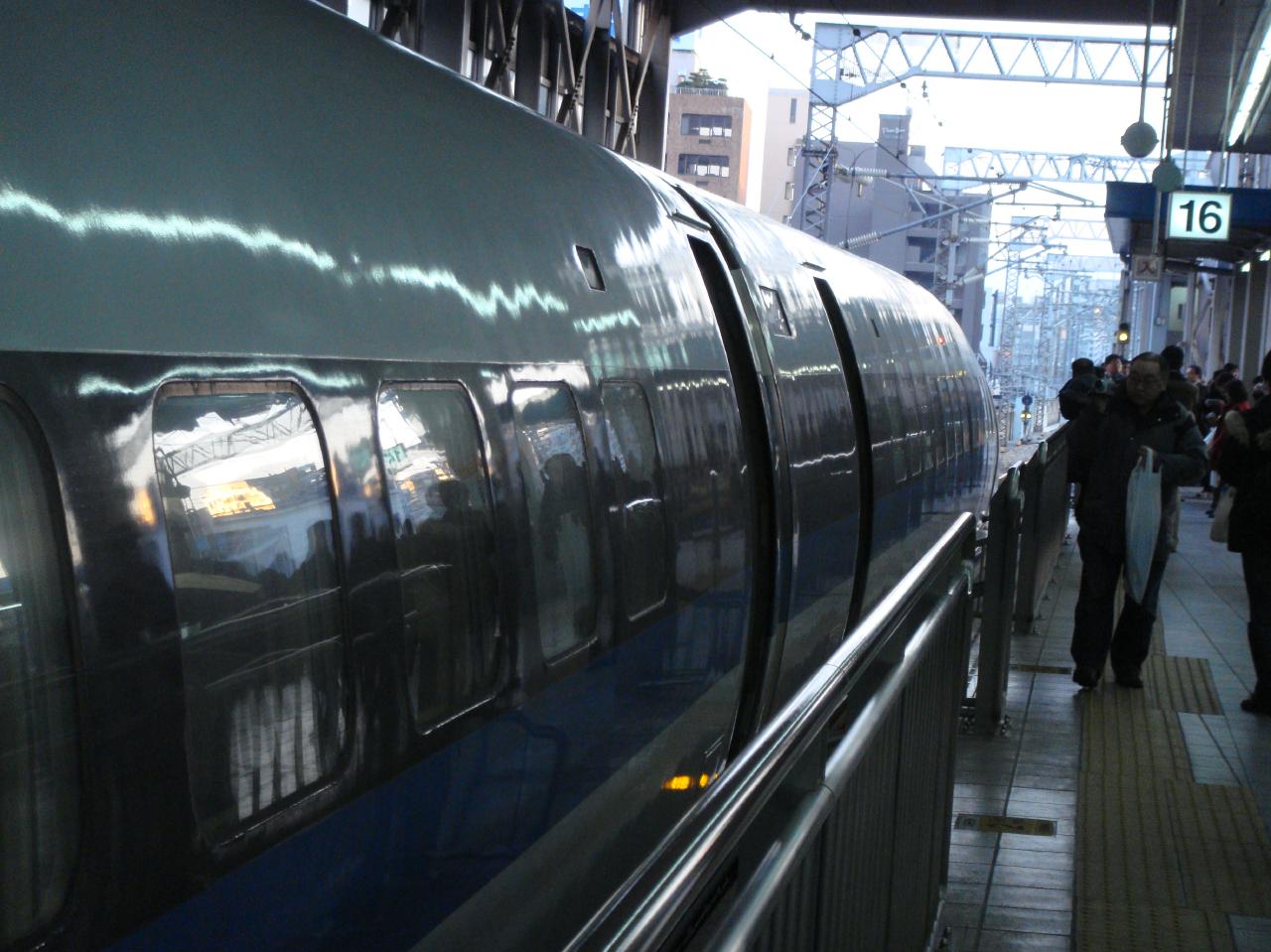

先頭

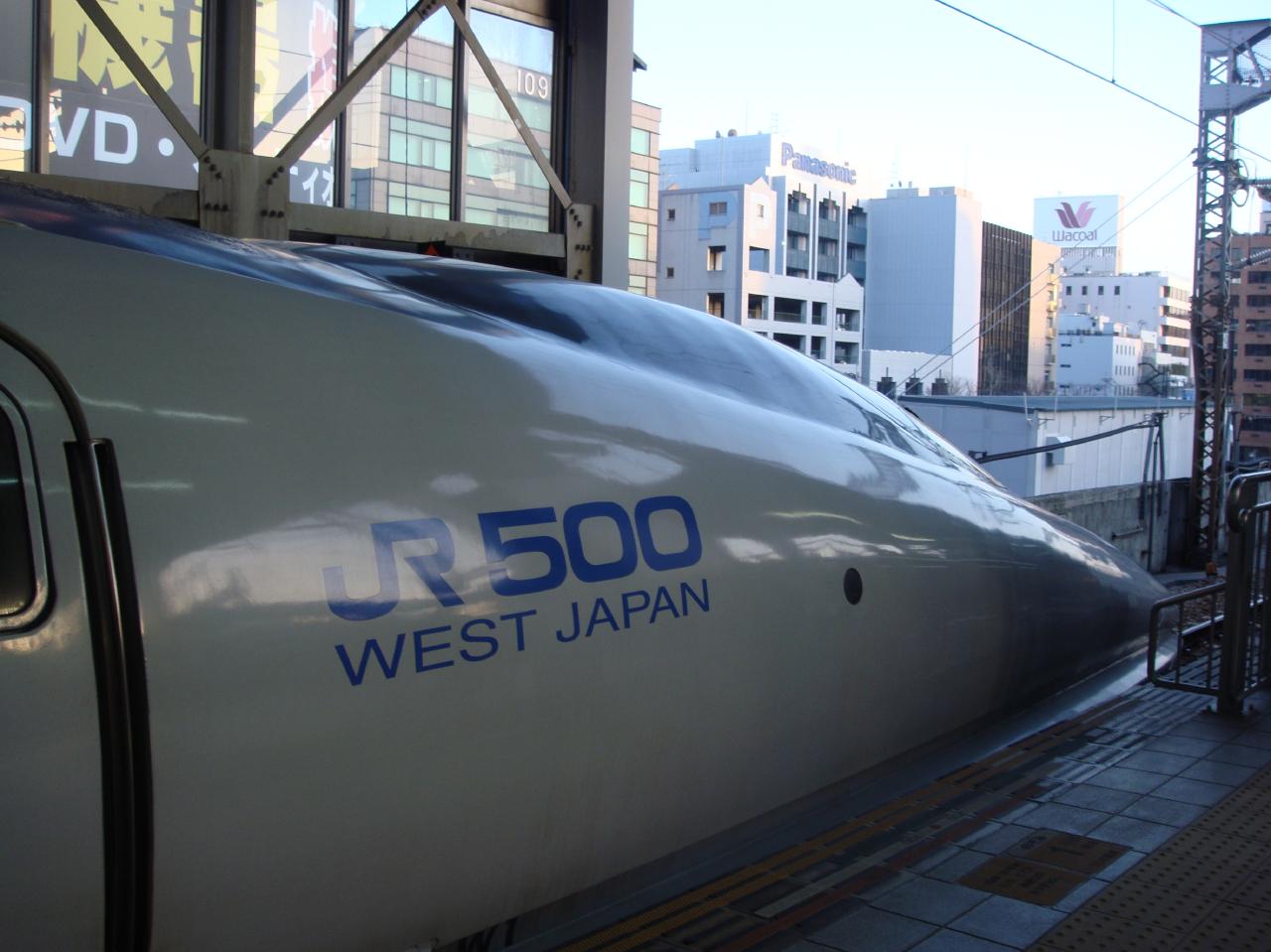

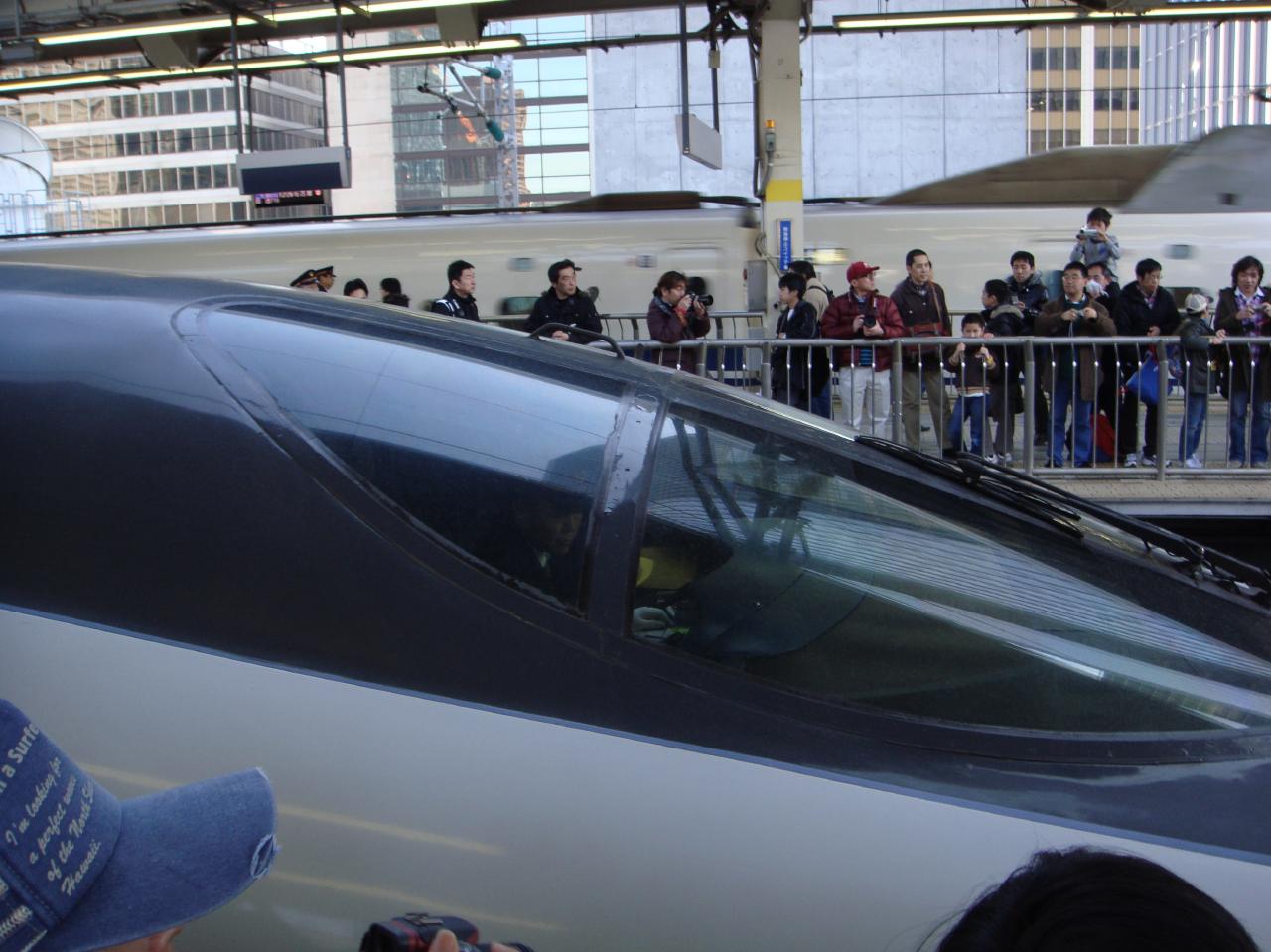

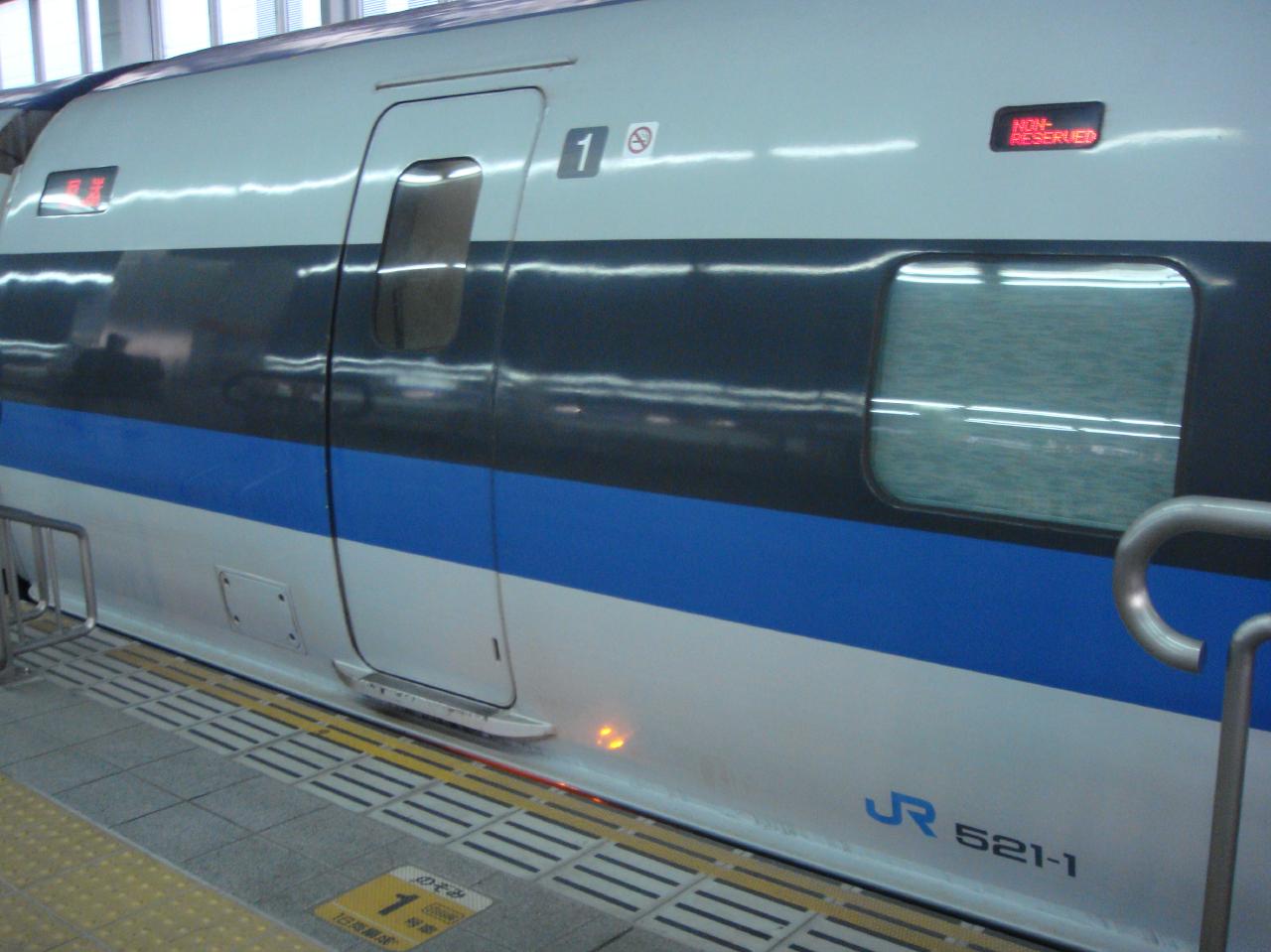

トップナンバーの編成でしたので運転室の横に丸い窓があります。



それにしても丸い。模型は塩ビのパイプで作れるんじゃないかな。

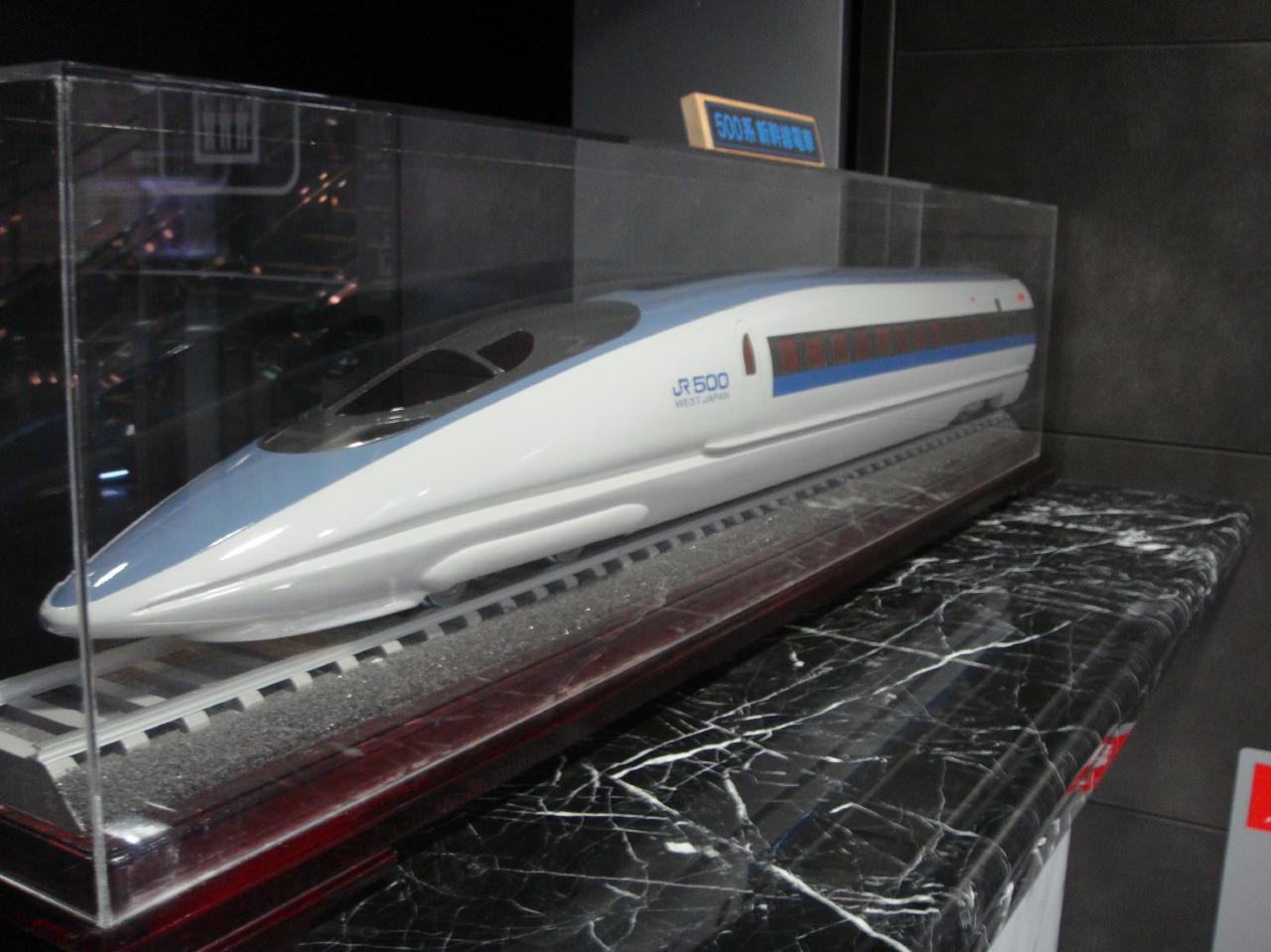

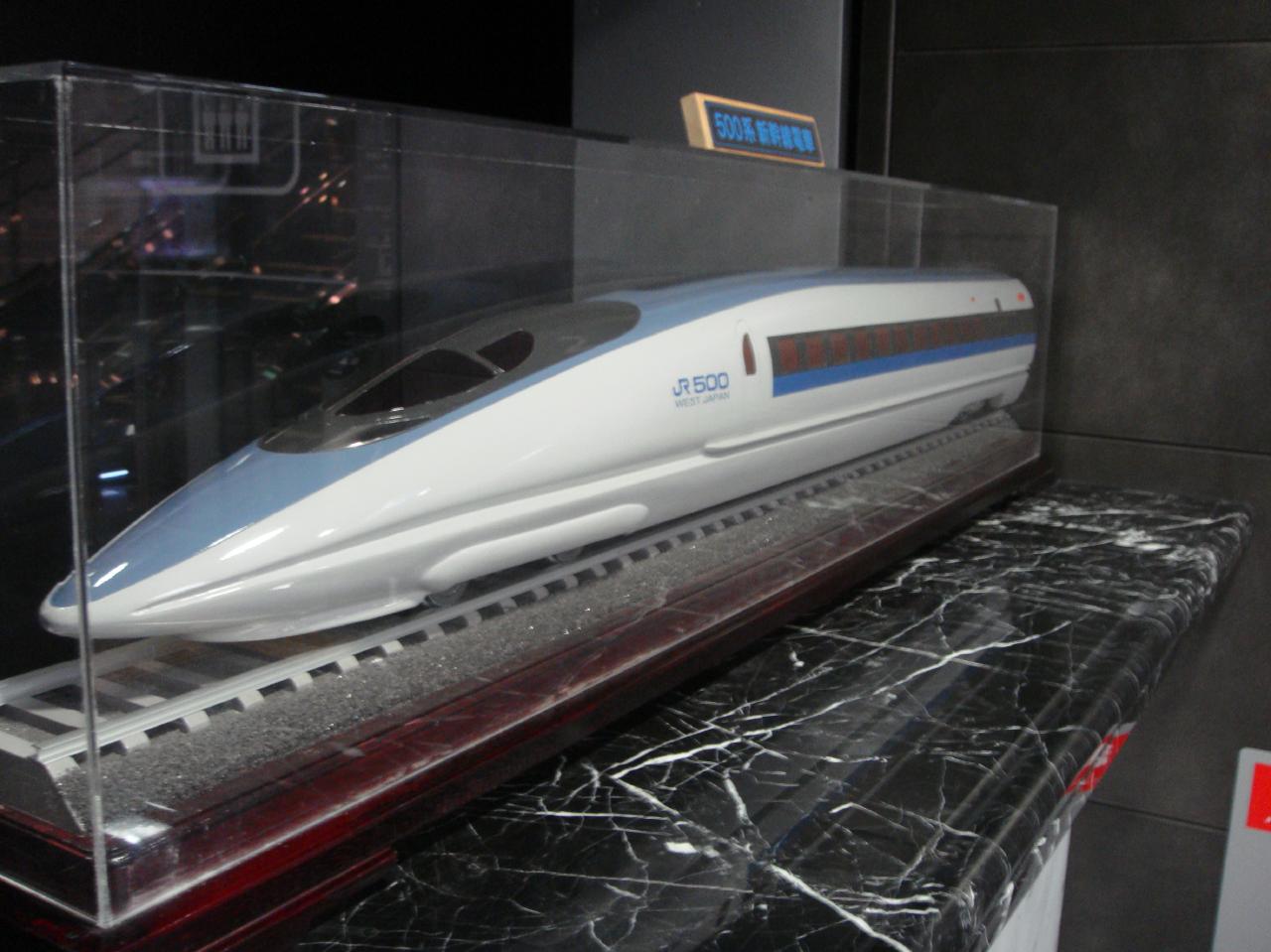

博多駅にあった模型。コレ多分Gゲージ相当かも。
よくよく見るとディティールはかなり省略されています。


エヴァ仕様のこだまも乗りに行ってみようかな。


拍手[0回]

Gゲージ500系行先表示検討

ひょんなことから?手伝うことになったJamesのGゲージ500系。
海のはるか向こうのフロリダ州で日本が誇るShinkansenをGゲージで作りたいというのだから、ここは日本のモデラーとして全力でサポートしようではありませんか。

とはいうものの、私がやったLED行先表示はMP4プレーヤの配線を変えただけなので、Jamesの16両に対応させなければなりません。どこか一箇所だけでいいじゃん…という割り切りはGゲージをフル編成で作ろうとしてる人にはとても言えません(笑

あと、500系はE3系とかE7系のような交互表示ではなく、停車駅がスクロールするのでこちらもクリアしなければなりません。

ということで、
For making James's Shinkansen 500 project possible

ステップ1:まずは固定の表示を作る
Step 1:  Making static images
ステップ2:停車駅スクロールのGIFファイルを作る
Step 2:  Making scroll-displaying gif files and display to OLED
ステップ3:マイコンでOLEDを制御する
Step 3:Control OLED displays by microcomputer


…なんかステップ3なんかはJamesが新たに協力者を探せばいいような気もするが。
どちらかというと車体を作る方が得意なんだけどなぁ。

-------------------------------------------------------------------------------------------------------------------
Step1    Making static images

とりあえずステップ1をやる気があるうちにやっておこう。

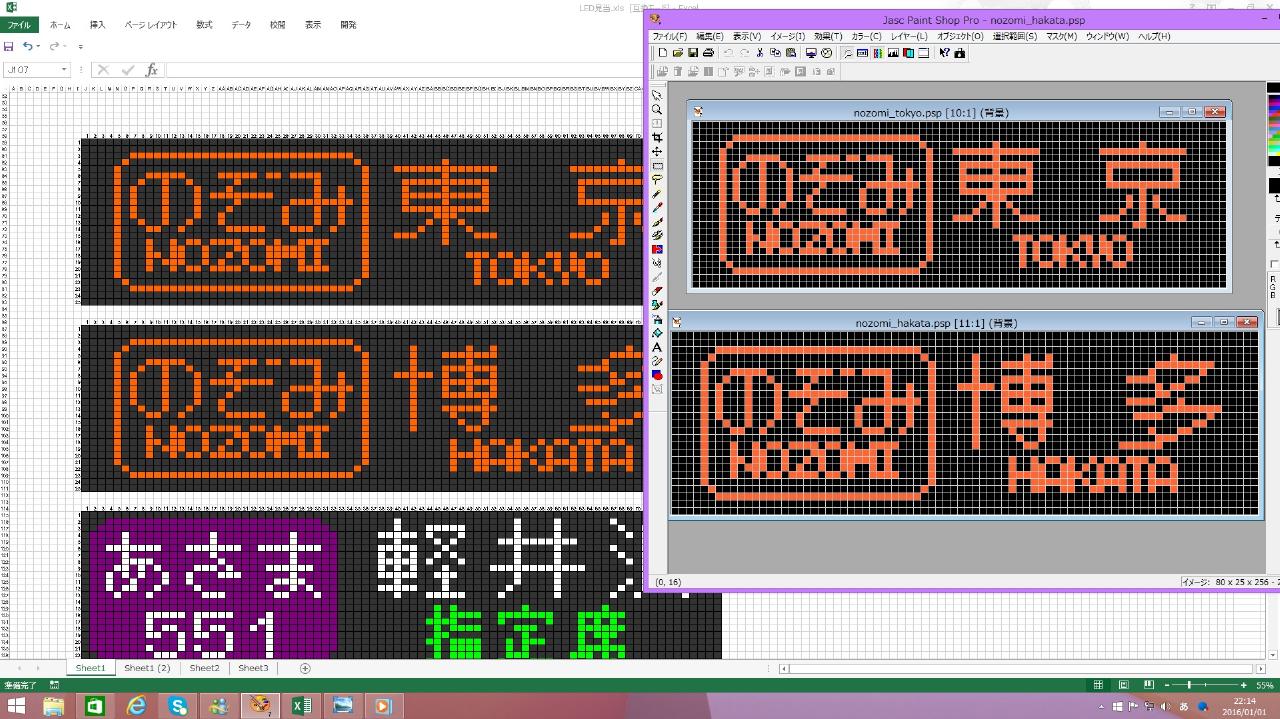

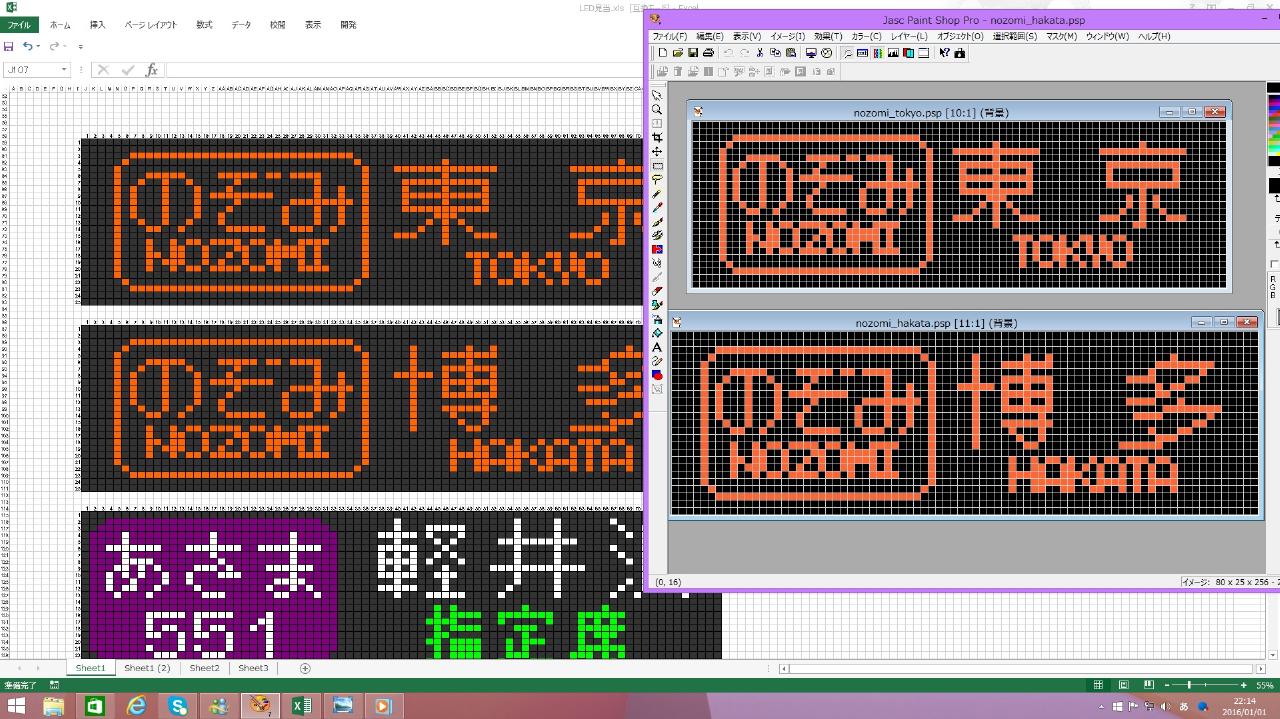

エクセルで検討を付けてPaintshopでゴリゴリ作ります。

幸い、OゲージのE7系とGゲージの500系の行先表示のサイズがほぼ同じだったのでサイズ調整はE7ベースでラクでした。Gゲージといえど、1ピクセル分はやはり大きいのでデフォルメに工夫が必要です。

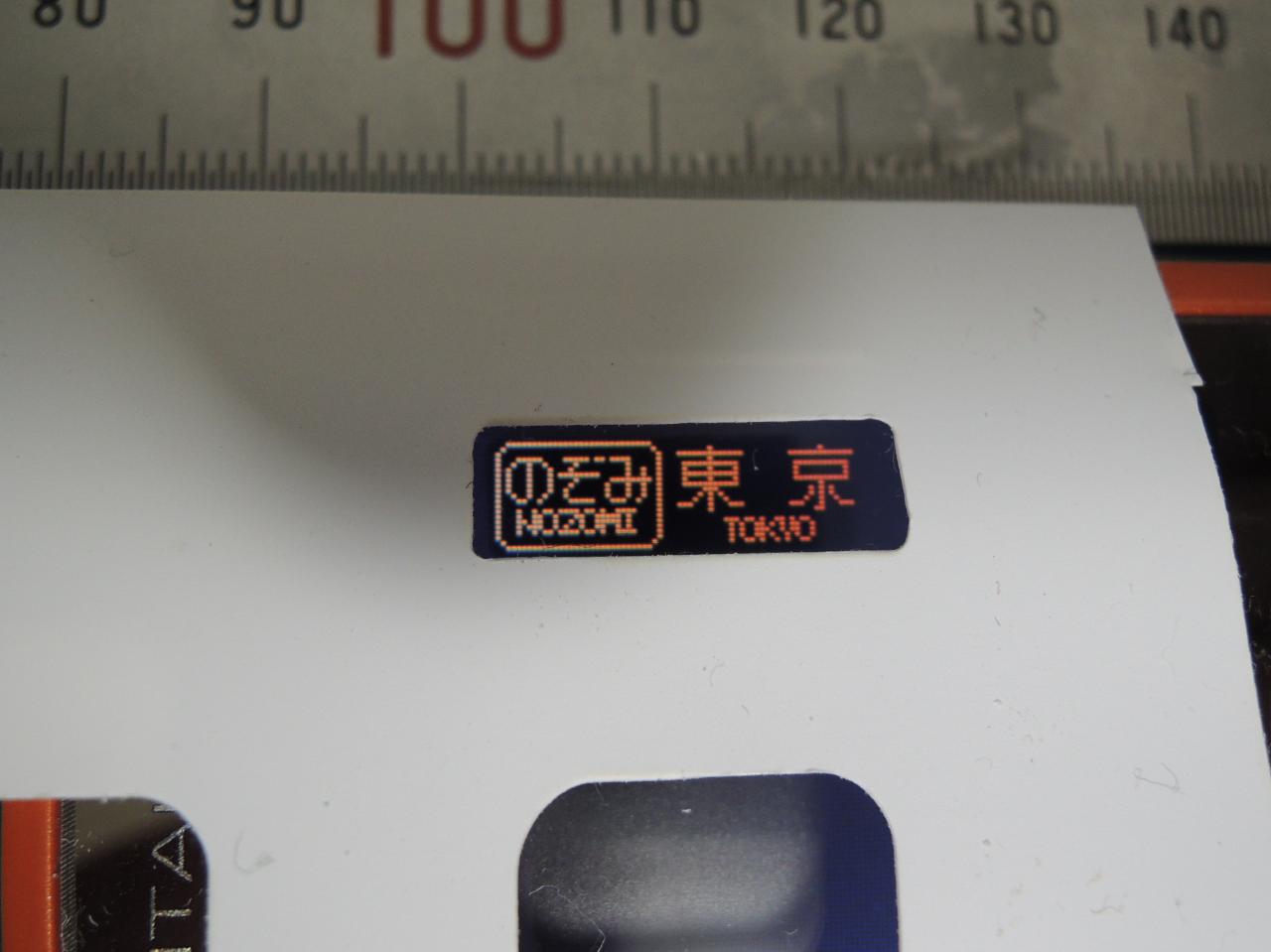

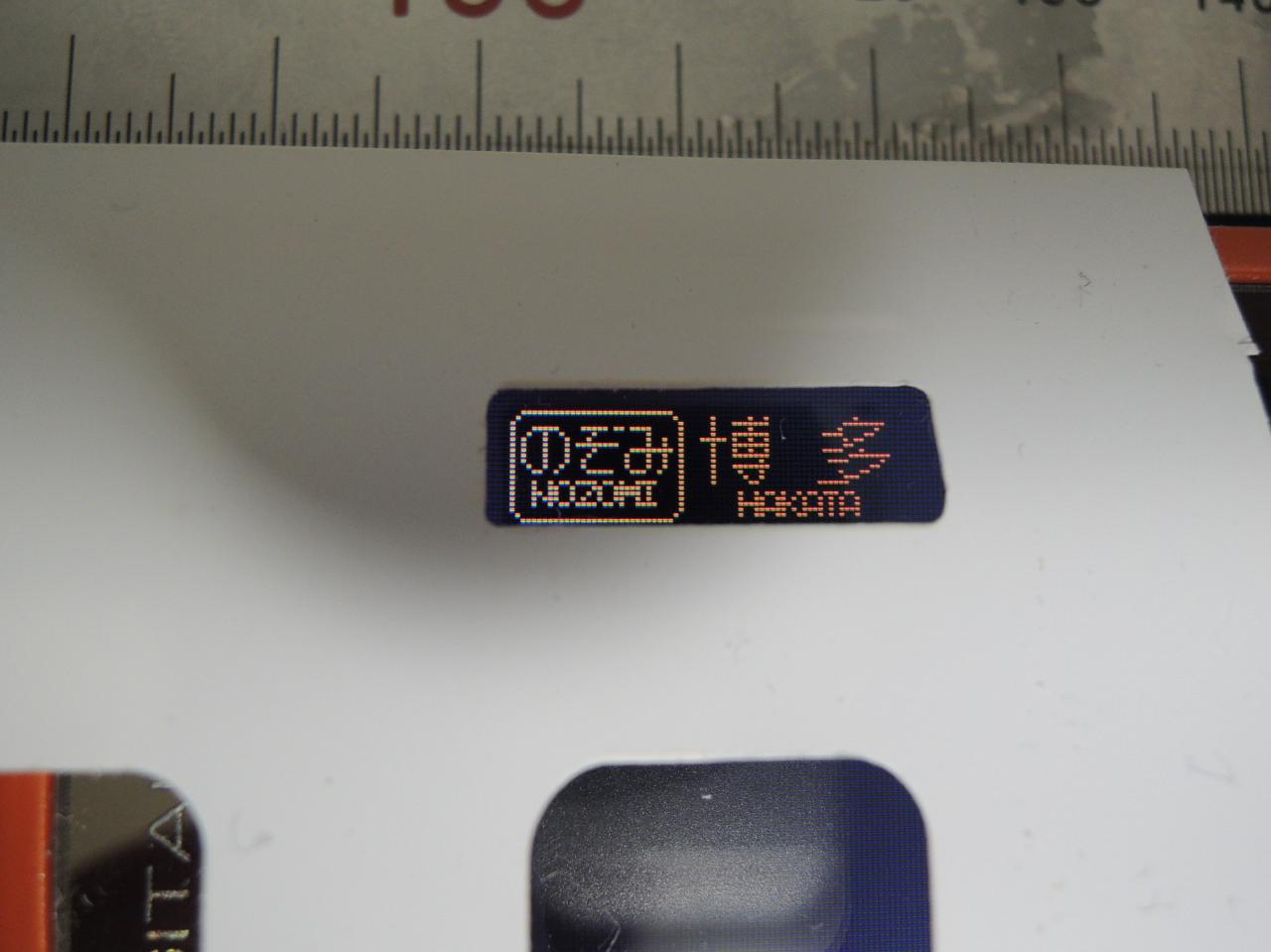

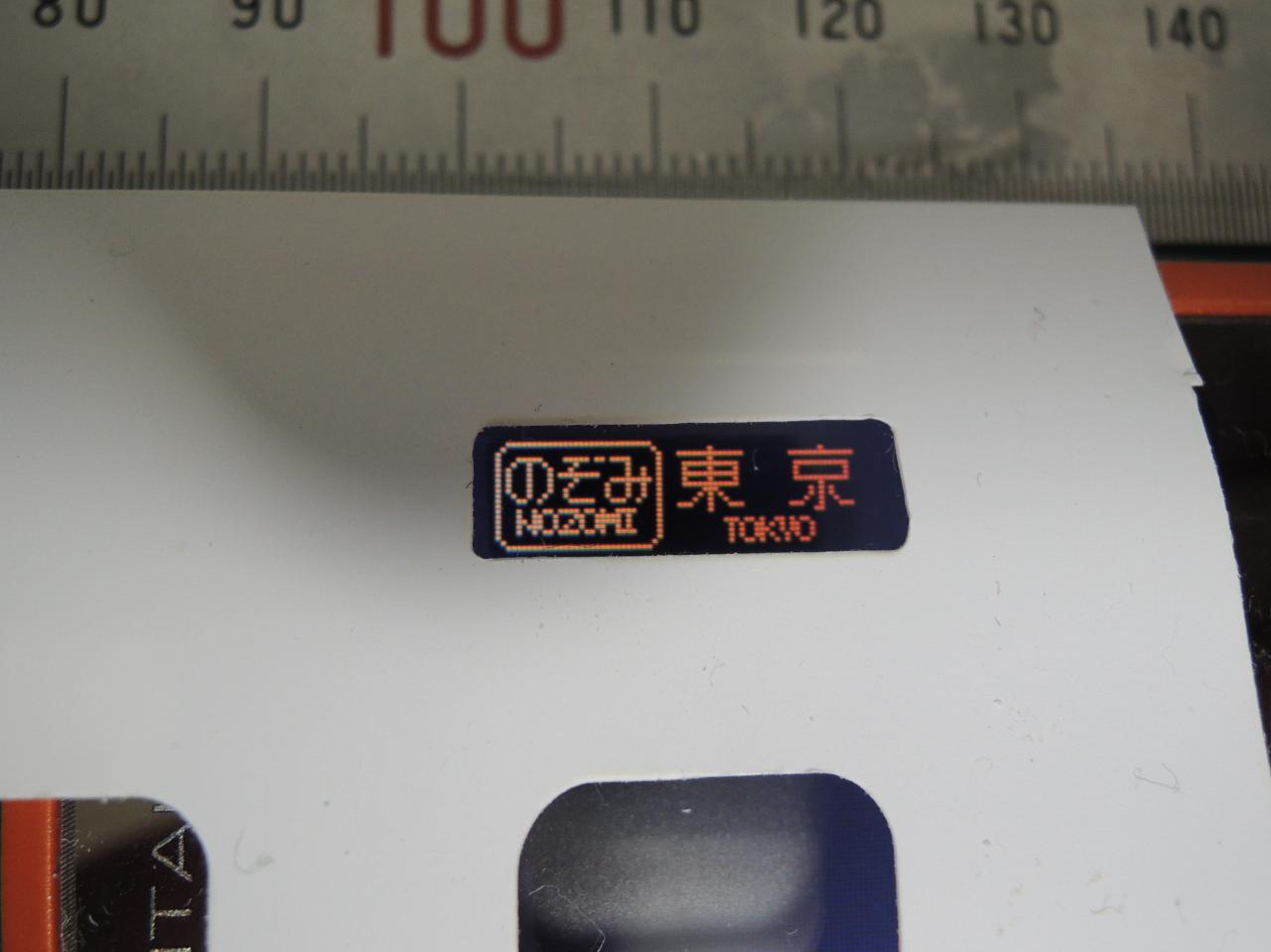

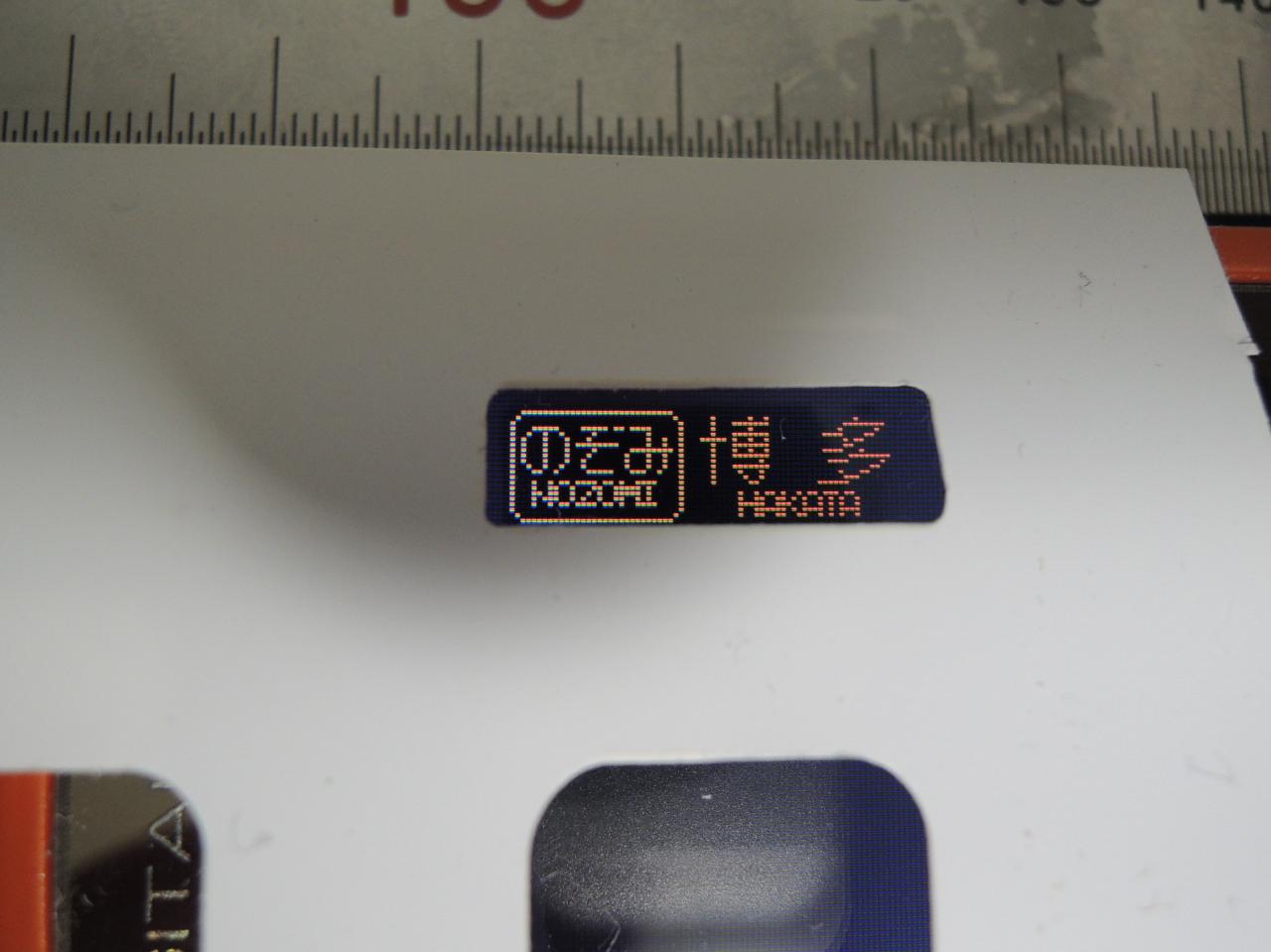

とりあえずのぞみの東京と博多
Trial static images(Nozomi for Tokyo and Hakata)



交互表示なんかないけどこんな感じ。
まぁステップ1は今までと同じだから、次のスクロールが問題だな。

Next: Trial scroll-displaying (Step2)





拍手[2回]
